PYHL—14a型低噪声消防排烟风机

PYHL—14a型低噪声消防排烟风机概述

pyhl—14a型低噪声消防排烟风机是介于轴流式和离心式风机之间的一种新型风机，相同机号风量较离心风机大，风压较轴流风机高，具有效率高、节能、低噪声、安装方便等特点。广泛应用宾馆、饭店、礼堂、影剧院、隧道、地下车库、地下商场，地下仓库、高级建筑等等场所，是通风排烟的理想产品，已畅销全国各地，深受广大用户好评。

PYHL—14a型低噪声消防排烟风机特点

1、风机构造：风机主要有叶轮、风筒 、进口集流器、导叶、电动机等部件组成。叶轮采用有子午加速特点的扭曲形叶片焊接在轮毂上，经动平衡校验，超速试验后，具有良好的空气性能；风筒与消声功能的流线型集流器联接成整体，内装有导叶，具有良好的气流分布，压力稳定。

2、风机性能： PYHL-14A型混流式消防高温排烟专用风机可作为高温排烟、通风换气两用，电机采用耐高温全封闭型内置，配设专门的电机冷却系统，按JB/T10281—2001《消防排烟通风机技术条件》标准要求设计，经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验，能在300℃高温条件下连续运行60分钟以上，其性能达到国内依靠水平。

3、风机前段进风口采用消声型流线设计，可进一步降低风机噪声。

pyhl—14a型低噪声消防排烟风机结构

风机主要有叶轮、机壳、进口集流器、导流片、电动机等部件组成。叶轮采用有子午加速特点的扭曲平板叶片焊接在轮毅上。经过平衡校验，有良好的空气动力性能。机壳采用圆简形，与清单功能和集风器联接成整体。出口装有导流片，具有良好的气流分布，压力稳定。XGF（PYHL-14A）型风机设计二次进风，有利降低电机的环境温度。

1、叶轮：叶片由优质宝钢产的Q235钢板，冲压下料、液压模具成型。轮毂由优质宝钢产的Q235钢板，用液压机拉伸成型。叶片由专用焊接工装用二氧化碳气体保护焊接。并经数显硬支承动平衡机进行校正，平衡精度达到G4.6级以上。其直径按分米可制成№3.5～№14;

2、风筒：由优质宝钢产的Q235钢板用剪板机下料，用三芯卷板机滚圆，二氧化碳气体保护焊接。旋压机旋压成型，再用压筋机在筒体上旋压两条圆弧形加强筋。保证风筒具有足够的强度、刚度，外型美观大方。

3、内筒：内筒由优质宝钢产的Q235钢板用剪板机下料，用三芯卷板滚圆，压筋机在内筒上旋压两条圆弧形加强筋。确保内筒具有足够的强度和刚度。导叶用等离子切割下料，液压机模压成型，用二氧化碳保护焊接。

4、风机直径：Φ282～1574mm　风量：444～134892 m3/h   风压44～1905Pa。

5、消声筒：剪板机下料，三芯卷板机滚圆，旋压机旋压成型，压筋机压筋。进风口用专用旋压机床旋压成型，同锥形多孔孔焊接，中间填充消声棉。

6、组装：风机组装后，X、Y、Z轴振动速度均小于5.6mm/s

7、耐高温性能：风机设有专门的电机冷却系统，保证在300℃高温条件下正常运行60分钟以上，100℃条件下连续20小时/次不损坏，完全符合国家消防规范。

8、风量范围:444～130963m3/h;

9、风压范围:44～1905Pa。

pyhl—14a型低噪声消防排烟风机用途

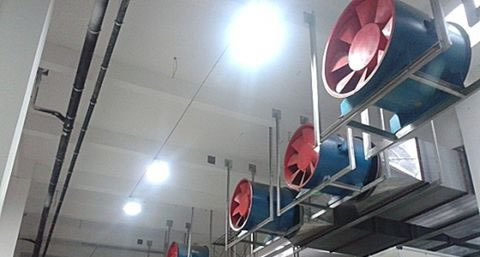

pyhl—14a型低噪声消防排烟风机广泛应用于隧道、地下车库、高级民用建筑、冶金、厂矿等场所的通风换气及消防高温排烟。pyhl—14a型低噪声消防排烟风机输送气体温度不得超过80℃，XGF（PYHL-14A）系列风机工作温度为300℃，气体内不允许有粘性物质，所含尘土及硬质颗粒不天大于15mg/m3。特殊环境可选用防爆型混流风机。

pyhl—14a型低噪声消防排烟风机安装和使用

1、风机安装时应对各种部件进行全面检查，机件是否完整，各部件联接是否紧固。

2、风机安装时应注意保持风机的水平位置，对风机与地基的结登面和出风管道的联接应调整，使之自然吻登，不得强行联接，不允许将管道重量加在风机的部件上。

3、风机在运转时如发现有强烈的震动、撞击等异常现象必须停车检查。

4、风机在露天使用应有防雨措施，定期清理风机内部积灰，污垢等杂特。

pyhl—14a型低噪声消防排烟风机性能

pyhl—14a型低噪声消防排烟风机选择

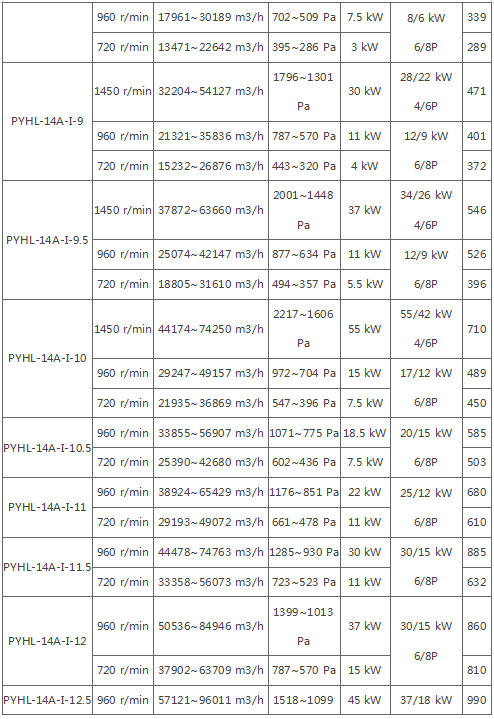

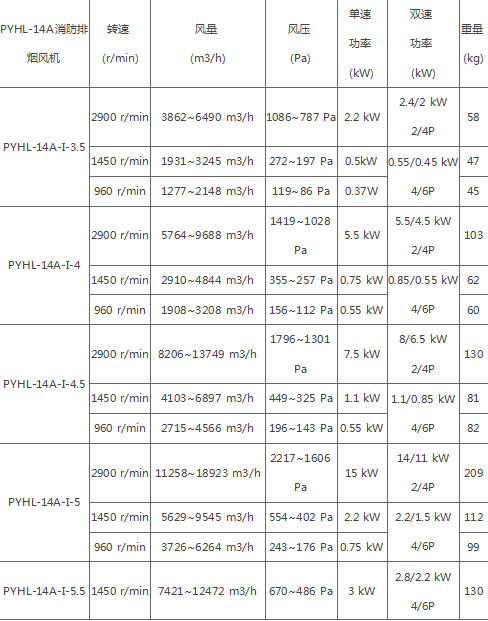

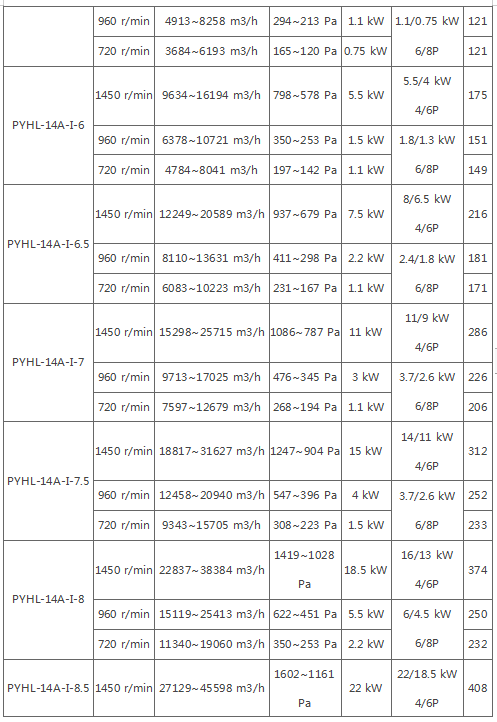

pyhl—14a型低噪声消防排烟风机性能在性能表上查阅，表中列出的性能是最高效率范围内的性能，按流量分为五个性能点，选用时按性能表为准。性能选择表是标准状态下的性能，无论技术文件或定货要求和性能均按标题状态为准，标准状态指大气压=101325Pa,t=20℃相对湿度w=50%时的空气状态，如实际使用条件与上述不符合时按有关公式进行换算，风机安装方式可分为立式和卧式，如立式安装须在订货中注明，如流量、压力、安装尺寸等性能参数有特殊要求，公司将为您另行设计生产。XGF（PYHL-14）系列通风机的流量数值为300℃高温空气流量值，比平常选用HL3-2A系列通风机流量值+5%.
