止回阀

止回阀

止回阀又称逆止阀、单向阀、逆流阀、和背压阀。风管止回阀安装在通风或空调管道中，风机运转时阀门开启，气流顺利通过，风机停转时阀门关闭，防止气流倒转。

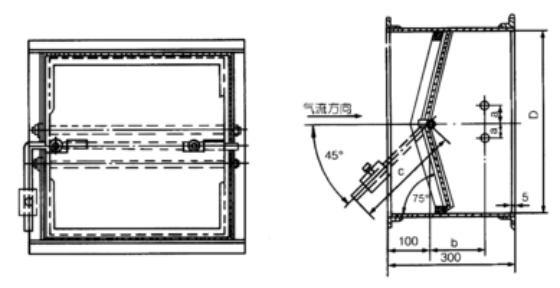

安装于风管中，当通风时，由于风压而使其开启，当停止送风时，由于叶片或重锤的重力，使阀门自动关闭。

T303一B用于水平风管上：

T303—Z用于垂直风管上。

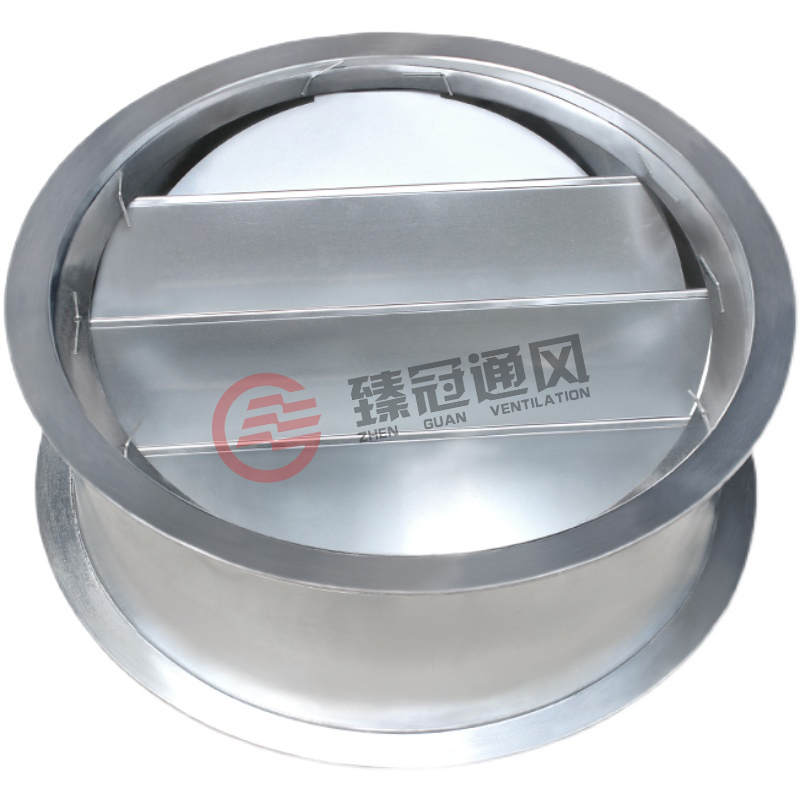

圆形风管止回阀

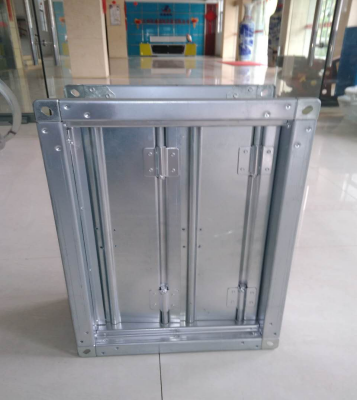

方形风管止回阀

风管止回阀用途：

1、为了防止介质逆流，在设备、装置和管道上都应安装方形风管止回阀；

2、风管止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；

3、风管止回阀一般在公称通径50mm的水平管道上都应选用立式升降风管止回阀；

4、直通式升降风管止回阀在水平管道和垂直管道上都可安装；

风管止回阀用于住宅厨房、卫生间集中排烟排气道的一种阀门，起到排烟、防回烟、防火的功能。传统的防火止回阀大都是叶片的转轴在进烟口的中上部，排烟机开启时可吹开叶片，但烟气这时进入排烟道后会在排烟道的下部流动，由于排烟道内的气流都应是往上流动的，当上升的气流遇到向下的气流时阻力会增加，上升气流的流速就会降低，排烟能力受到影响，当同一根排烟道上上升气流的阻力足够大时该排烟系统就无法排烟了，这时回烟的现象就会出现，对开没开启排烟机的住户来说就会有别人家的烟气进入他的家中，烦人的事就开始了。

风管止回阀产品优势：

1、良好的密封性。

2、易受到损坏，保证了长久的使用寿命。

3、具有更小的压降和更大的流量。

风管止回阀技术参数：

材质：镀锌/不锈钢/碳钢（可按要求定制）

尺寸：可按要求定制

风管止回阀工作事理：

风管止回阀一般用在空调管道中，是使风机停转后防止气体倒流，要求风速不小于8米/秒时使用。现有一种排烟防火止回阀，转轴位于进烟口的下部，他的转轴是活动的，当排烟机开启时，叶片的底边转动使叶片打开，气流斜着朝上流动进入排烟道，进入排烟道后对排烟道内上升的气流影响较小，排烟就会很顺畅，排烟量也会很大，排烟机的噪声就相对较小。当排烟风机关闭后叶片的下部设的配重就会把叶片拉回来达到关闭止回的功能。对过适当的配重设置可以使叶片的开启角度接近90度。

全自动排烟防火阀是消防部件，一般安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280度时关闭，并在一定时间内满足漏烟量和耐火完整性要求，起隔烟阻火作用。

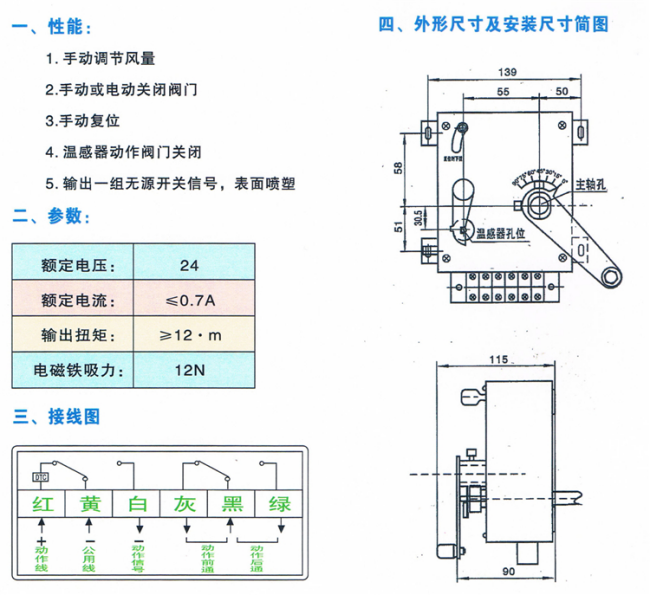

全自动排烟防火阀具有电控开启、手动开启、温控关闭，手动复位，电动复位，输出开、关信号和联锁信号等功能。

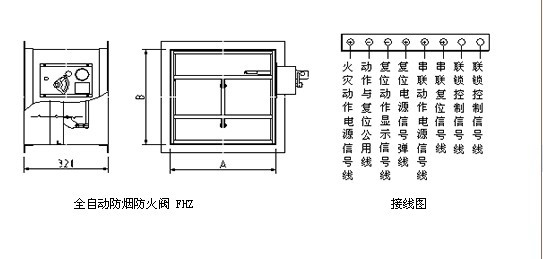

全自动排烟防火阀用于排烟系统，平时呈常闭状态。当火灾发生，消防中心发出电信号时，阀门叶片开启，当管道气温升至280摄氏度时，温感器动作，阀门重新关闭。

全自动排烟防火阀主要材质：

碳素钢，镀锌板，不锈钢。

全自动排烟防火阀特点：

1、70℃温感器动作，阀门瞬间关闭。

2、手动关闭，手动开启。

3、DC24V电信号，电磁铁吸合，阀门关闭。

4、输出关闭信号，联锁风机。

5、输入DC24V电信号，阀门自动复位开启。

6、烟气温度低于70℃ 时，温感器自动复位后可以重复使用。

7、手动调节阀门叶片角度，分五档调节风量。

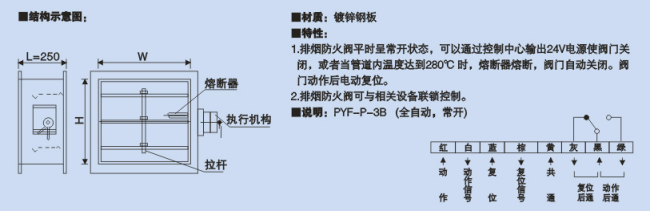

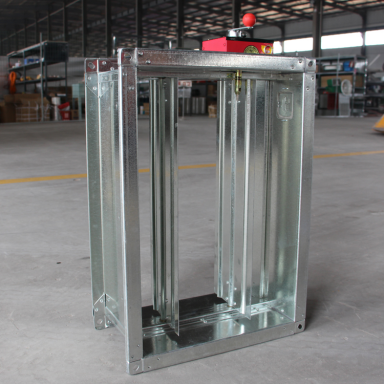

排烟防火阀

消防部件，一般安装在机械排烟系统的管道上，平时呈关闭状态，发生火灾时开启排烟，当排烟管道内烟气温度达到280度时关闭，并在一定时间内满足漏烟量和耐火完整性要求，起隔烟阻火作用。

全自动排烟防火阀优点：

1、漏风量低，气密性能好.

2、电动开启消耗电流小.

3、防腐性能强，使用寿命长。（材质为不锈钢型）

4、执行机构驱动灵活。反馈、联锁信号准确。

全自动排烟防火阀运行原理：

地下建筑通风、空调系统的防火、排烟阀门具有与火灾自动报警，涉及气体灭火系统联动控制的功能。每台全自动排烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。每台全自动排烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。
