产品名称: DFBZ-Ⅰ低噪声方形壁式轴流风机
广泛适用于工矿企业、民用企业、民用建筑、体育馆、畜牧业、各种娱乐场所的壁式排风
详细信息:
一、特性及应用
DFBZ系列风机采用低噪声风机专用电机直联传动；整机制成方形，外形美观，墙体预留方孔安装方便；出口风装有自垂百叶，以防止室外雨水和自然风向室内倒灌；具有明显的安装牢固、振动小、噪声低、运行平稳等优
点。
DFBZ-Ⅰ型为采用内转子电机直联传动结构形式、DFBZⅡ型采用内转子电机、皮带传动结构形式，DFBZⅢ型为采用外转子电机直联转结构形式。可根据用户要求时称防腐防爆型。
二、性能参数表
DFBZ-Ⅰ型
| 机号转速(rpm)风量(m3/h)风压(Pa)功率(kW)噪声dB(A)重量Kg2.51450600400.025≤5715800420.025≤58151000540.04≤58152.81450950410.025≤58161230450.04≤59171650580.06≤60173.214501720560.04≤61191940620.06≤62192250680.09≤63203.614502010650.06≤62222480730.09≤63223370760.12≤63234.014503540890.12≤63254080950.18≤632644701090.25≤63264.5145045101140.18≤642858701210.25≤652963601390.37≤6632 | 机号转速(rpm)风量(m3/h)风压(Pa)功率(kW)噪声dB(A)重量Kg5.0145061701350.25≤653669201420.37≤664078901470.55≤68449604085590.09≤62304582620.12≤63305224650.18≤63315.69606400780.25≤68457410820.37≤69458060940.37≤70457204800440.12≤63405558460.18≤64426045530.18≤64426.39609760920.37≤7052105701020.55≤7154120001180.75≤72567207320520.18≤65457928570.25≤66509000660.37≤6650 |
DFBZ-Ⅱ型
机 号 | 风机直径(mm) | 转速(r/min) | 风量(m3/h) | 全压(Pa) | 噪声dB(A) | 功率(kW) | 电压(V) | 安装外形尺寸
长×宽×厚(mm) |
7.1 | 710 | 560 | 17700 | 55 | ≤70 | 0.37 | 380 | 810×810×350 |
9.0 | 900 | 560 | 26700 | 60 | ≤70 | 0.55 | 380 | 1000×1000×350 |
10 | 1000 | 560 | 32400 | 62 | ≤70 | 0.75 | 380 | 1100×1100×350 |
12.5 | 1250 | 325 | 40200 | 55 | ≤70 | 0.75 | 380 | 1400×1400×400 |
14 | 1400 | 325 | 55500 | 60 | ≤70 | 1.1 | 380 | 1550×1550×400 |
16 | 1600 | 305 | 64500 | 60 | ≤70 | 1.5 | 380 | 1750×1750×400 |
DFBZ-Ⅲ型

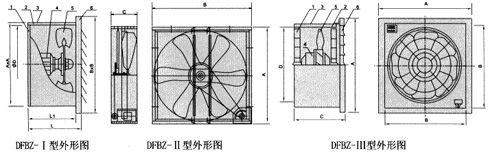

三、DFBZ型风机外形尺寸表(单位：mm)
