消防高温排烟低噪声双速柜式风机

消防高温排烟低噪声双速柜式风机采用高效低噪声双吸前向多翼式或后向板翼式离心叶轮，皮带传动形式，具有明显的性能参数选择范围广、噪声低、耐高温性能优良、运转平稳振动小、安装维护方便等优点，是一种高效率、低噪声离心风机，具有耐高温、性能优良、结构新颖紧凑、振动小、重量轻、安装使用方便等优点，是宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等场所通风排烟的理想产品，是高层建筑用消防排烟风机的更新换代产品，现已畅销各国各地，深受用户好评。

消防高温排烟低噪声双速柜式风机分A型和B型两种结构，电动机安装在箱体外的为A型，经耐高温试验，在烟气温度大于280℃高温情况下，能连续运转40分钟以上，达到消防排烟之目的，配用双速电机后，既可在低速时通风换气，又可在高速时消防排烟，为一机二用;电动机安装在箱体内的为B型，一般作管道送排通风使用.

消防高温排烟低噪声双速柜式风机型号说明

   例：  HTFC(A)-Ⅱ– 10

   机号（叶轮直径英寸数）

   型号（Ⅰ型为单速、Ⅱ型为双速、III型为后倾叶轮高压型）

   结构型式（A型为电机外置消防型、B型为电机内置通风型）

   消防高温排烟低噪声双速柜式风机市场对应型号：DT、DTP、XPL、PL

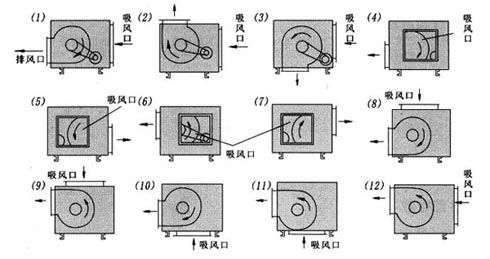

消防高温排烟低噪声双速柜式风机进出风口位置编号表

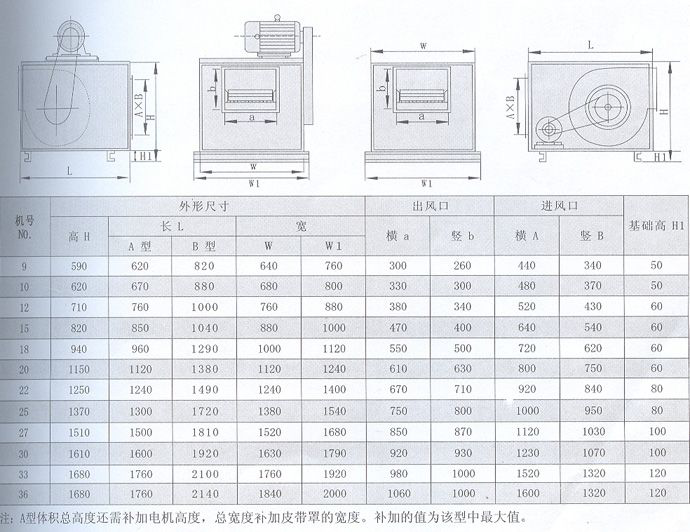

消防高温排烟低噪声双速柜式风机外形尺寸表(单位：mm)

消防高温排烟低噪声双速柜式风机结构

1、叶轮：采用优质钢板制作而成的叶片，前倾斜设计，与拉伸成型的前盘一起形成了更合理的流道，从而保证了叶轮的高效率；

2、电机：采用100%纯铜线线圈，使用寿命久。

3、轴承：带铸造座的外球面轴承，可以通过外球面配合调整同轴度的误差。

4、箱板：为双层复式结构，外层板采用优质冷轧板，内层板采用多微孔板。

5、消音隔热：箱体机壳两层板内部填充消声材料（消防排烟机填充防火消声材料），能更有效隔热降噪。

6、检修门：箱体设有大尺寸检修门，便于内部构件的维护及检修工作。检修门采用活动锁扣紧固，维护时拆装十分方便。

7、皮带调节：九洲消防柜式风机设有皮带松紧调节螺栓。皮带安全防护罩，柜机内胆采用结构通过AMCA认证的DTC及TAE系列。

消防高温排烟低噪声双速柜式风机特点

1、 结构紧凑美观。箱体采用框架、箱板拼装设计。框架采用国内先进的金属冷弯成形机组一次拉伸而成，箱板为复式板结构，内层为消声材料，进一步降低了噪声。

2、 提供不同的进出口方向，以满足用户不同的安装需要，采用模具化生产，尺寸精度高，拆散后可组装。

3、 风机主要部件叶轮在消化、吸收美国LAU工业公司产品的基础上，全部采用模具化生产。为多翼前湾叶片叶轮，具有效率高、噪声低、风量大、运行平稳、质量稳定、经久耐用等特点。蜗壳采用优质镀锌板或碳钢板，机械化生产。

4、 HTFC系列低噪声消防通风（两用）柜式离心风机分为A型和B型两种类型，A型电机装在箱体外，用于消防排烟；B型电机装在箱体内，用于通风换气。

5、 A型低噪声消防柜式离心风机电机装在箱体外，同高温排烟系统隔离分开，确保风机在300℃高温情况下，连续运行60分钟以上。经“国家消防装备质量监督检测中心”检测合格，其性能达到国内领先水平，经全国三十多个省市的消费部门认可。

6、 若用户需大风量时，本公司可生产并联式消防通风（两用）低噪声柜式离心风机。

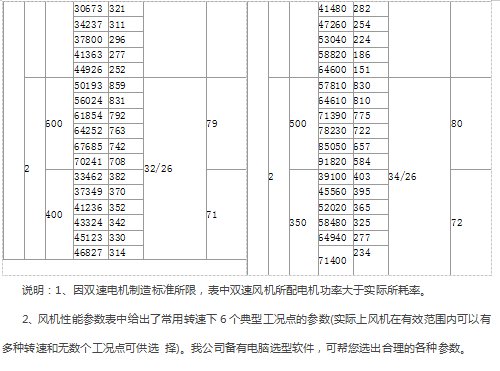

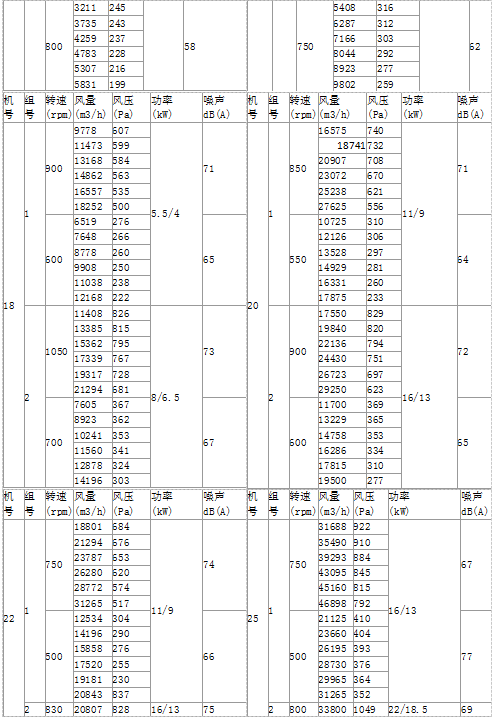

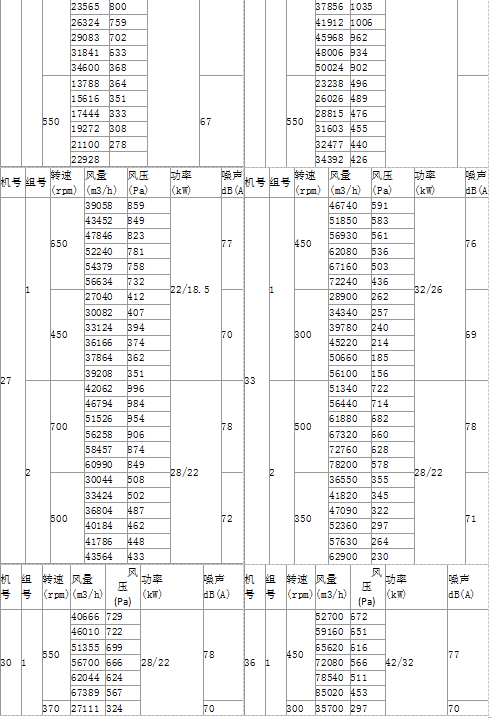

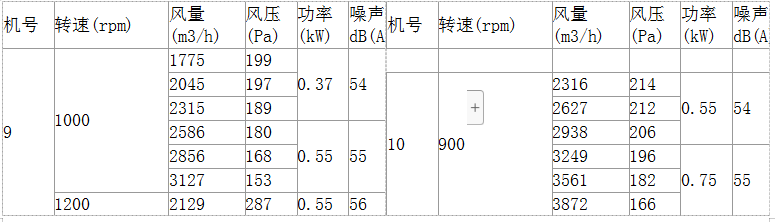

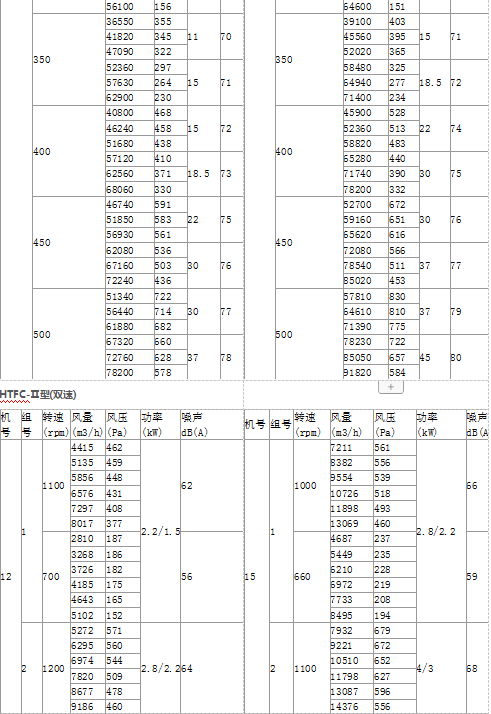

消防高温排烟低噪声双速柜式风机性能参数

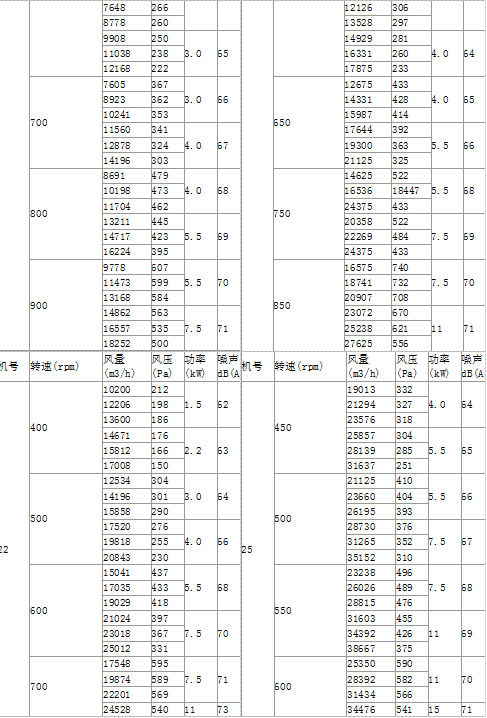

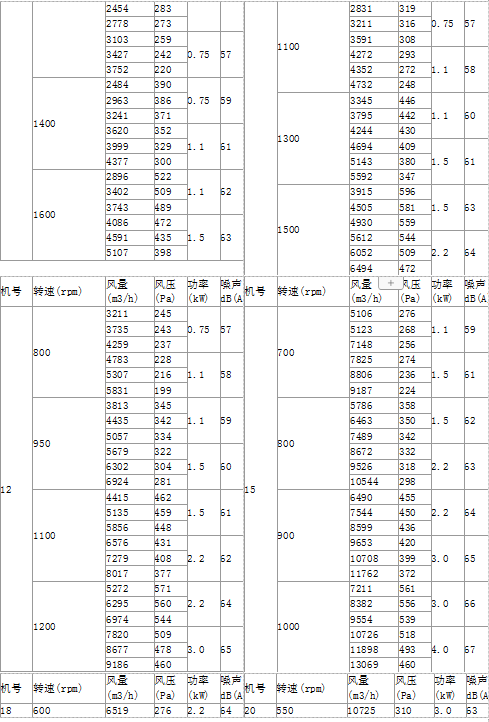

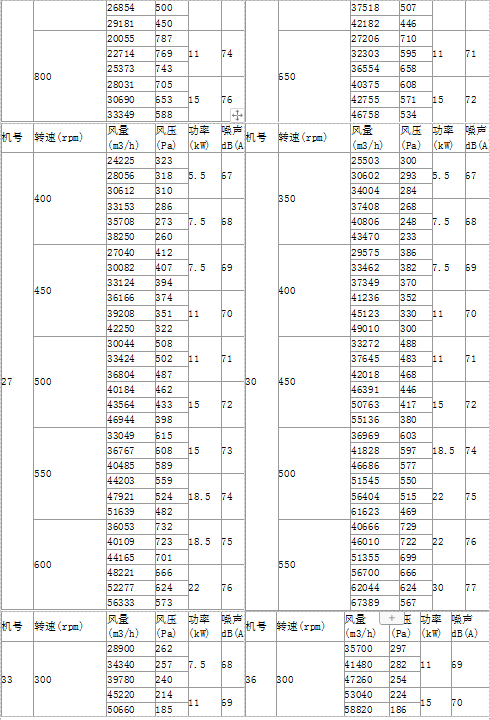

HTFC-Ⅰ型(单速)
