(PYHL—14A)HTF(A)消防高温排烟节能混流式通风机

产品名称: HTF(A)系列消防高温排烟轴流风机
广泛应用于高层建筑、烘房、地下车库、地铁、隧道等场合消防排烟和送排通风

详细信息:

HTF系列风机设计独特：高温电机全封闭内置，配设专门的电机冷却系统，采用CAD软件多目标优化设计的轴流和混流叶轮结构，通过多速驱动形式，达到一机两用（即常用送排通风和消防试用时高温排烟），配设电控箱后可远程自动控制、具有耐高温性能良好、效率高、体积小，安装简便（水平、垂直、吊装均可）等优点。按GBJ500－45－95消防规范测试标准测定，能在400℃高温条件下连续运行100分钟以上，介质温度100℃条件下，连续运行20小时/次不损坏，已被全国各大城市消防部门认可采用。

一、风机的结构特性

    风机主要有叶轮、机壳、进口集流器、导流片、电动机等部件组成。叶轮采用有子午加速特点的扭曲平板片焊接在轮毂上。经动平衡校验，超速试验，具有良好的空气动力性能。机壳采用圆筒形，与消音功能的集流器联接成整体。出口装有导流片，具有良好的气流分布，压力稳定。pyhl消防高温排烟风机设计二次进风，有利于降低电机的环境温度。

二、风机的用途

     HTF(A)系列(PYHL—14A)高温排烟混流通风机广泛应用于地下隧道、地下车库、高级民用建筑、冶金、厂矿等场所的通风换气及消防高温排烟，HTF(PYHL—14A)系列风机工作温度为300℃。气体内不允许有粘性物质，所含的尘土及硬颗粒不等于150mg／m3，特殊环境可选用防爆型混流风机。

三、风机性能的选择

    风机的性能可从表上查阅，表中列出的性能是最高效率范围内的性能，按流量分为五个特点，选用时按性能表为准，出厂的风机合格品性能在额定流量下全压值不超过±5％。性能选用表是标准状态下的性能。无论技术文件或定货要求的性能均按标准状态为准，标准状态大气压为101325pa，t=20，相对温度--50％空气状态，当实际使用条件下与上述不符合时按有关公式进行换算。风机安装方式可分为立式和卧式，如立式安装在订货中注明，如流量，压力安装尺寸等性能参数有特殊要求时，公司将为您另行设计生产。HTF(PYHL-14A)系列通风机的流量数值为300℃高温空气的流量值，比平常选用时HL3—2A系列风机流量值±5％.

四、型号说明

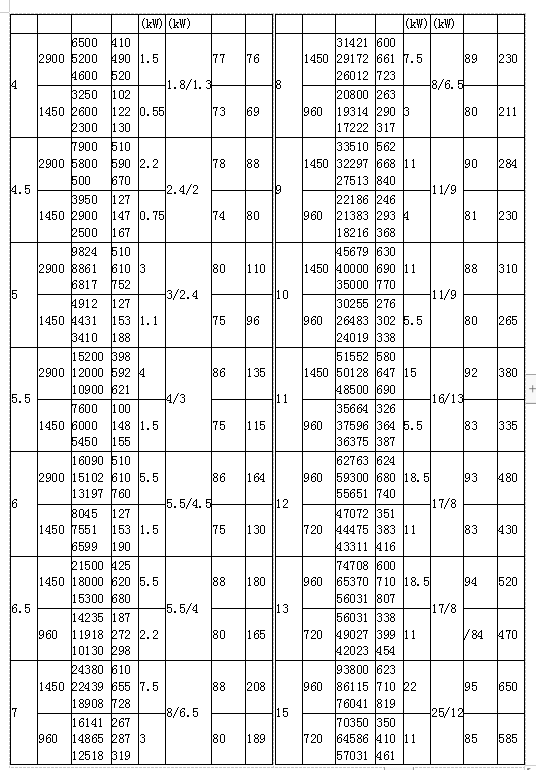

五、性能参数表
