概述：
全新通风理念的诱导风机，采用射流诱导通风系统理念，由送风风机、多台诱导风机(或管道式诱导风机)和排风风机组成。主要运用理论来自空气动力学中，以少量高速喷流气体的扰流能够有效地诱导周围静止的空气，而带动空气流通。在无风管的条件下根据动量守恒定律：喷流的中心速度由出口点起逐渐减低，但是喷流宽度逐渐增加，所诱导周围的空气量也逐渐增加。根据这个原理，新风被诱导，并送到第二个安装在第一个有效射程内的风机(喷嘴)，依次下去，新风被送到必要的区域，最后经排风机排到室外。并以适当的系统设计布置，实现最佳的室内气流组织，达到高效经济的通风换气效果。
传统的地下车库通风均采用在库内布置低速风管送排系统，其最大的缺点是：风管断面尺寸较大。气体往往会聚集在远离空气气流的死角处；车库净高普通较低，采用低速风管有压迫感；安装工作量大，投资较高；运行费用高。同时有的建筑由于其本身特点风管根本无法安装。诱导风机已成为欧美、日本等工业发达国家的停车场、各种仓库、体育场以及车间等大空间广泛应用的一种通风设备。该通风设备已被做为一种常规地下停车场通风方式，并将其纳入建筑设备设计规范，正在逐步推广和普及

详细信息:

一、特性及应用
诱导风机是无风道射流诱导通风系统的一部分，它与送风风机、排风风机组成整个系统。其原理是由以系统设计、适当不止的多台诱导风机喷嘴射出的定向高速气流、诱导室外的新鲜空气或经过处理的空气，在无风管的条件下将其送到所要求的区域，实现最佳的室内气流组织，以达到高效经济的通风换气效果。使用无管道射流诱导通风系统时，可省去设计、制造、安装风管及其他配套工程方面的费用，这部分费用比使用的诱导风机机组昂贵的多，而且以整个层面为通风风道，送风风机、排风风机所需要风压比使用管道时小的多，这样就可以选用大风量较低风压的风机，使所需功率降低，大幅地降低了运行成本和投资费用。当送排风机停止运转时，诱导风机仍可运转，起到局部通风换气的作用。
诱导风机内置高效率离心风机、噪声低、体积小、重量轻、吊装方便（立式、卧式安装均可）、维护简单。
YDF-Ⅰ型诱导风机一般用于无风管诱导通风系统，有卧式和立、卧式两用两种结构型式，电机采用风机专用单相电机。
YDF-Ⅱ型诱导风机为柜式箱体结构，卧式安装，皮带传动。配用三相电机，一般与螺旋圆风管、可桡曲喷嘴组合成有风管的诱导通风系统。
喷流诱导系列可设计智能系统，在诱导空间内设置空气质量传感器，用以探测一氧化碳浓度，通过控制器自动控制诱导风机的开启与停止（配置智能诱导风机），以实现自动化控制。

二、诱导通风系统与传统的风管式通风系统相比具有优点：
1、系统规划设计简单，设计变动弹性大，修改容易，布置灵活，喷射方向可随时随地调节；
2、安装简便，施工简单，可安装在有针对性的位置，消除死角。
3、维护简单方便，单机维护，不影响整个系统的运行；
4、换气质量高，诱导系统使用整个空间空气完全流通，不留死角，提高了空气品质；
5、风机由优质冷轧平板（超硬铝合金框架）制成，外表喷塑，整机美观大方，与空间装饰的协调性好。
6、电机采用免维修护风机专用电机，内置高效离心风机，噪声低，叶轮经高精度动平衡校验，振动小。

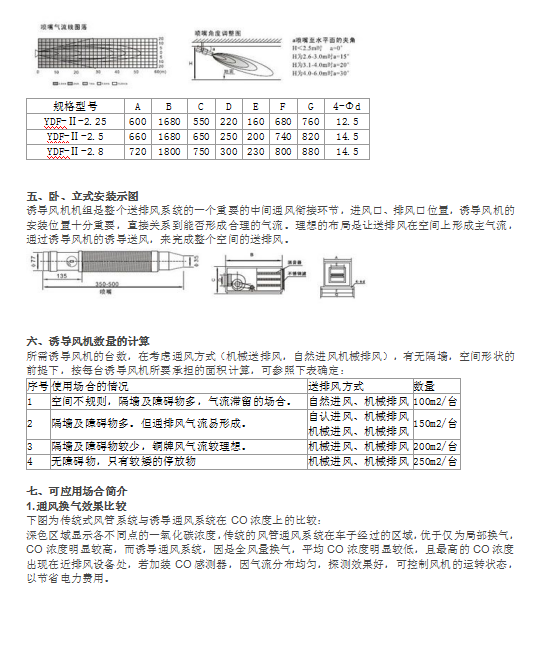

三、性能参数及外形尺寸表

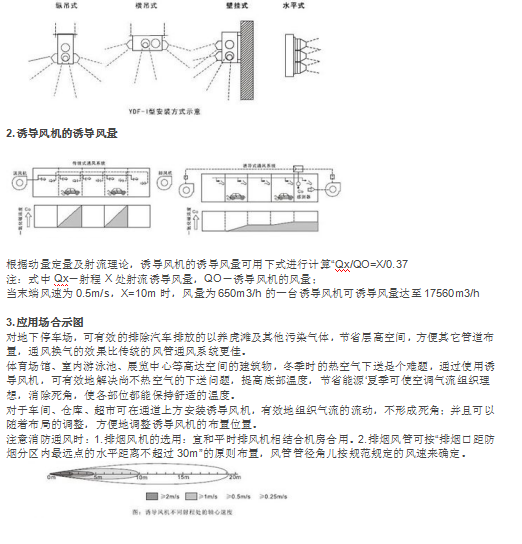

四、外形尺寸及喷嘴安装形式
（1）YDF-Ⅰ-6L立式诱导风机示意图（万向球形喷嘴）
球体喷口卧式诱导风机由离心式通风机，消声机箱、三个万向球形喷嘴组成。回转角度<60°，喷口Φ80×3。主要特点：喷口位置增加8个，可任意调整喷口位置，适应不同的设计和现场实际需要，机组不变化，风机效率提高。
