产品名称: DFBZ低噪声方形壁式轴流风机
广泛适用于工矿企业、民用企业、民用建筑、体育馆、畜牧业、各种娱乐场所的壁式排风
详细信息:
一、特性及应用
DFBZ系列风机采用低噪声风机专用电机直联传动；整机制成方形，外形美观，墙体预留方孔安装方便；出口风装有自垂百叶，以防止室外雨水和自然风向室内倒灌；具有明显的安装牢固、振动小、噪声低、运行平稳等优点。
DFBZ-Ⅰ型为采用内转子电机直联传动结构形式、DFBZⅡ型采用内转子电机、皮带传动结构形式，DFBZⅢ型为采用外转子电机直联转结构形式。可根据用户要求时称防腐防爆型。
二、性能参数表
DFBZ-Ⅰ型
机号 | 转速
(rpm) | 风量
(m3/h) | 风压
(Pa) | 功率
(kW) | 噪声
dB(A) | 重量
Kg | 机号 | 转速
(rpm) | 风量
(m3/h) | 风压
(Pa) | 功率
(kW) | 噪声
dB(A) | 重量
Kg |
2.5 | 1450 | 600 | 40 | 0.025 | ≤57 | 15 | 5.0 | 1450 | 6170 | 135 | 0.25 | ≤65 | 36 |
800 | 42 | 0.025 | ≤58 | 15 | 6920 | 142 | 0.37 | ≤66 | 40 |
1000 | 54 | 0.04 | ≤58 | 15 | 7890 | 147 | 0.55 | ≤68 | 44 |
2.8 | 1450 | 950 | 41 | 0.025 | ≤58 | 16 | 960 | 4085 | 59 | 0.09 | ≤62 | 30 |
1230 | 45 | 0.04 | ≤59 | 17 | 4582 | 62 | 0.12 | ≤63 | 30 |
1650 | 58 | 0.06 | ≤60 | 17 | 5224 | 65 | 0.18 | ≤63 | 31 |
3.2 | 1450 | 1720 | 56 | 0.04 | ≤61 | 19 | 5.6 | 960 | 6400 | 78 | 0.25 | ≤68 | 45 |
1940 | 62 | 0.06 | ≤62 | 19 | 7410 | 82 | 0.37 | ≤69 | 45 |
2250 | 68 | 0.09 | ≤63 | 20 | 8060 | 94 | 0.37 | ≤70 | 45 |
3.6 | 1450 | 2010 | 65 | 0.06 | ≤62 | 22 | 720 | 4800 | 44 | 0.12 | ≤63 | 40 |
2480 | 73 | 0.09 | ≤63 | 22 | 5558 | 46 | 0.18 | ≤64 | 42 |
3370 | 76 | 0.12 | ≤63 | 23 | 6045 | 53 | 0.18 | ≤64 | 42 |
4.0 | 1450 | 3540 | 89 | 0.12 | ≤63 | 25 | 6.3 | 960 | 9760 | 92 | 0.37 | ≤70 | 52 |
4080 | 95 | 0.18 | ≤63 | 26 | 10570 | 102 | 0.55 | ≤71 | 54 |
4470 | 109 | 0.25 | ≤63 | 26 | 12000 | 118 | 0.75 | ≤72 | 56 |
4.5 | 1450 | 4510 | 114 | 0.18 | ≤64 | 28 | 720 | 7320 | 52 | 0.18 | ≤65 | 45 |
5870 | 121 | 0.25 | ≤65 | 29 | 7928 | 57 | 0.25 | ≤66 | 50 |
6360 | 139 | 0.37 | ≤66 | 32 | 9000 | 66 | 0.37 | ≤66 | 50 |
DFBZ-Ⅱ型
机 号 | 风机直径(mm) | 转速(r/min) | 风量(m3/h) | 全压(Pa) | 噪声dB(A) | 功率(kW) | 电压(V) | 安装外形尺寸
长×宽×厚(mm) |
7.1 | 710 | 560 | 17700 | 55 | ≤70 | 0.37 | 380 | 810×810×350 |
9.0 | 900 | 560 | 26700 | 60 | ≤70 | 0.55 | 380 | 1000×1000×350 |
10 | 1000 | 560 | 32400 | 62 | ≤70 | 0.75 | 380 | 1100×1100×350 |
12.5 | 1250 | 325 | 40200 | 55 | ≤70 | 0.75 | 380 | 1400×1400×400 |
14 | 1400 | 325 | 55500 | 60 | ≤70 | 1.1 | 380 | 1550×1550×400 |
16 | 1600 | 305 | 64500 | 60 | ≤70 | 1.5 | 380 | 1750×1750×400 |
DFBZ-Ⅲ型
机号 | 转速
(rpm) | 风量
(m3/h) | 风压
(Pa) | 功率
(kW) | 噪声
dB(A) | 重量
Kg | 机号 | 转速
(rpm) | 风量
(m3/h) | 风压
(Pa) | 功率
(kW) | 噪声
dB(A) | 重量
Kg |
3.55 | 910 | 1410 | 23 | 0.18 | ≤60 | 29 | 7 | 920 | 9700 | 100 | 1.5 | ≤69 | 74 |
15840 | 27 | 11300 | 118 |
1958 | 30 | 0.25 | ≤61 | 31 | 13460 | 134 |
2370 | 45 | 16300 | 201 |
4 | 910 | 1790 | 32 | 0.25 | ≤61 | 34 | 8 | 920 | 14500 | 131 | 1.5 | ≤75 | 85 |
2010 | 38 | 18600 | 156 | 2.2 | ≤77 | 88 |
2485 | 43 | 0.37 | ≤62 | 38 | 20530 | 175 |
3008 | 64 | 20850 | 262 | 3.0 | ≤78 | 92 |
5 | 910 | 3404 | 50 | 0.37 | ≤63 | 45 | 9 | 920 | 21050 | 173 | 2.2 | ≤78 | 95 |
4020 | 59 | 25400 | 198 | 3.0 | ≤79 | 98 |
4850 | 67 | 29300 | 231 | 4.0 | ≤80 | 109 |
5876 | 100 | 35400 | 346 |
6 | 910 | 5940 | 69 | 0.8 | ≤66 | 56 | 10 | 920 | 28870 | 214 | 4.0 | ≤83 | 125 |
6950 | 81 | 34900 | 240 |
8200 | 92 | 1.1 | ≤67 | 62 | 40100 | 285 | 5.5 | ≤84 | 140 |
9930 | 138 | 48555 | 408 |

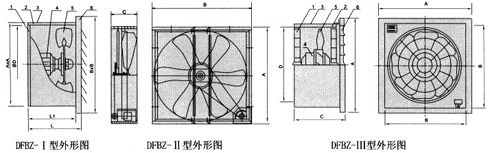

三、DFBZ型风机外形尺寸表(单位：mm)
1、进风口安全网 2、圆形内筒 3、方形外壳 4、电机 5、叶轮 6、百叶
DFBZⅠ型外形尺寸 | DFBZⅢ型外形尺寸 |
机 号 | D | L | L1 | A×A | B×B | 机 号 | A | B | C | D | 安装开孔 |
2.5 | 260 | 280 | 255 | 320×320 | 370×370 | 3.5 | 470 | 410 | 380 | 365 | 430×430 |
2.8 | 290 | 280 | 255 | 350×350 | 400×400 | 4 | 510 | 450 | 385 | 410 | 470×470 |
3.2 | 330 | 290 | 265 | 390×390 | 440×440 | 5 | 610 | 550 | 400 | 510 | 570×570 |
3.6 | 37 | 310 | 285 | 430×430 | 480×480 | 6 | 710 | 650 | 430 | 610 | 670×670 |
4.0 | 410 | 350 | 325 | 470×470 | 530×530 | 7 | 810 | 750 | 455 | 710 | 770×770 |
4.5 | 460 | 360 | 335 | 520×520 | 580×580 | 8 | 910 | 850 | 470 | 810 | 870×870 |
5.0 | 510 | 375 | 350 | 580×580 | 640×640 | 9 | 1010 | 950 | 540 | 910 | 970×970 |
5.6 | 570 | 375 | 350 | 640×640 | 700×700 | 10 | 1110 | 1050 | 540 | 1010 | 1070×1070 |
6.3 | 640 | 395 | 370 | 710×710 | 770×770 |
|
