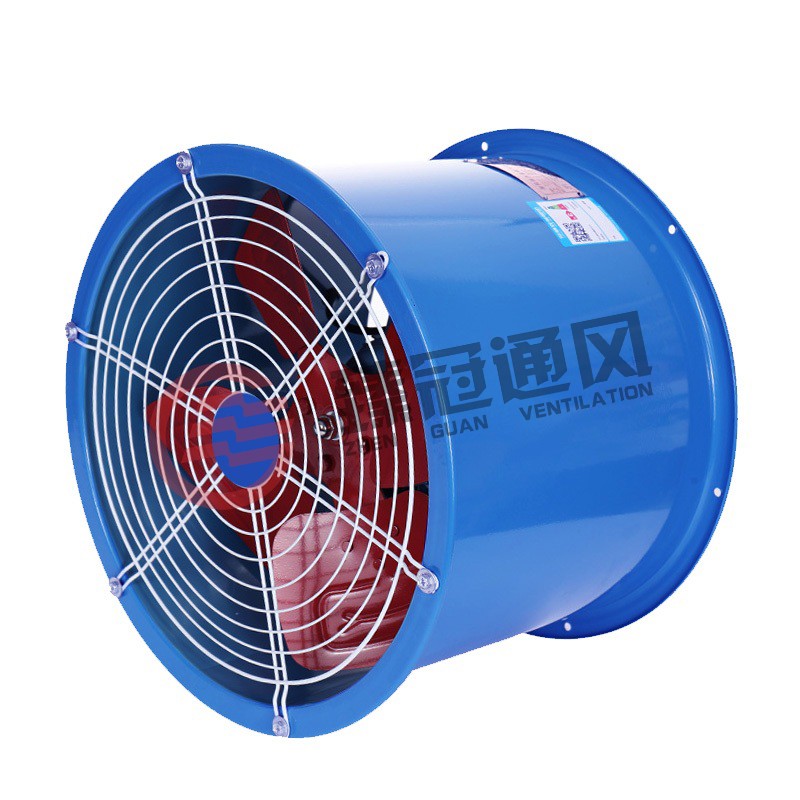

T35—II(T40—II)系列轴流风机

商品说明

一、T35—II(T40—II)系列轴流风机简述

T35—II系列轴流风机是我国八十年代在T30—II的基础上改进设计的新型风机，它与T30—II风机相比具有明显优点：①结构更合理：轮毂是圆筒形，减少流动损失，叶片根部强度高；②性能有较大提高；全压效率为89.5％，噪声(比A声级)降低3.6dB(A)。

本系列风机适用于输送非易爆无腐蚀无显著粉尘的气体，环境温度不得超过60℃，广泛应用于一般工厂、仓库、办公室、住宅内通风换气或强暖气散热，也可有较长的排气管道内间隔串联安装，以提高管道中的压力，卸下机壳还可做自由风扇用。

防腐轴流风机(FT35—II型)采用防腐材料玻璃钢加工而成，电机采用特种防腐电机，用于输送有腐蚀性的气体，防止引起火花，亦可按用户要求生产成防爆型风机(采用隔爆型电机)。FT35—II型和BT35—II 型风机的性能参数和外形均同T35—11型风机一样。(风机电机需配单相或配置有特殊要求的请订货时注明)。

二、T35-II(T40—II)系列轴流风机安装

1、安装前应详细检查风机是否有损坏变形，如有损坏变形，待修理妥善后，方可进行安装。

2、安装时要注意检查各连接部分有无松动，叶片与风筒间隙应均匀，不得相碰。

3、连接风口管道的重量不应由风机的风筒承受，安装时应另加支撑。

4、在风机负口端必须装集风器，希望装置防护网。

5、风机底座必须与地基平面自然接合，不得敲打底座强制连接，以防底座变形，安装时应校正机座，加垫铁片，基本保持水平位置，然后拧紧地脚螺栓。

6、安装完毕后，必须先进行试验，待运行正常后，才允许正式使用。

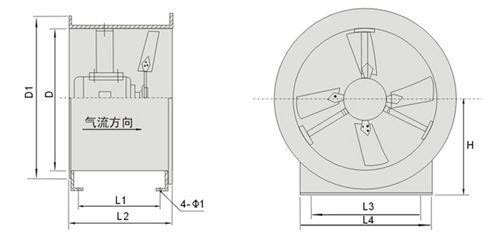

三、外形尺寸表

机号	尺寸
机号	D	D1	L1	L2	L3	L4	H	Φ1
2.8	290	350	220	260	150	250	200	Φ8.5
3.15	325	390	220	260	150	250	220	Φ8.5
3.55	365	430	260	300	200	300	240	Φ8.5
4	410	480	260	300	200	300	260	Φ10.5
4.5	460	530	280	320	250	350	290	Φ10.5
5	510	580	310	350	300	400	320	Φ10.5
5.6	570	650	380	420	400	500	360	Φ10.5
6.3	640	720	400	460	400	500	400	Φ12.5
7.1	720	800	420	480	500	600	440	Φ12.5
8	810	890	460	520	500	600	500	Φ12.5
9	910	990	590	650	600	700	540	Φ12.5
10	1010	1100	690	750	600	700	595	Φ12.5
11.2	1130	1230	770	830	700	800	640	Φ12.5

四、T35型风机性能参数表

机号	转速 (rpm)	叶角 (deg)	风量 (m3/h)	风压 (Pa)	功率 (kW)	机号	转速 (rpm)	叶角 (deg)	风量 (m3/h)	风压 (Pa)	功率 (kW)
2.8	2900	15	1649	155	0.12	5.6	1450	15	6595	154	0.37
		20	2167	172	0.18			20	8667	172	0.55
		25	2685	177	0.18			25	10739	177	0.75
		30	2921	190	0.25			30	11682	190	1.1
		35	3202	237	0.25			35	12812	237	1.1
	1450	15	826	39	0.025		960	15	4362	68	0.37
		20	1086	44	0.025			20	5730	75	0.37
		25	1346	45	0.025			25	7101	77	0.37
		30	1464	49	0.04			30	7724	83	0.37
		35	1605	61	0.04			35	8471	103	0.37
3.15	2900	15	2339	196	0.18	6.3	1450	15	9393	196	0.75
		20	3074	218	0.25			20	12345	218	1.1
		25	3810	224	0.37			25	15297	224	1.5
		30	4141	242	0.37			30	16639	241	1.5
		35	4545	300	0.55			35	18250	300	2.2
	1450	15	1169	49	0.025		960	15	6219	86	0.37
		20	1537	54	0.04			20	8173	96	0.37
		25	1905	56	0.04			25	10128	98	0.37
		30	2072	60	0.06			30	11016	106	0.75
		35	2273	75	0.09			35	12082	131	0.75
3.55	2900	15	3367	246	0.37	7.1	1450	15	13444	249	1.5
		20	4426	277	0.55			20	17670	277	2.2
		25	5484	284	0.55			25	21895	284	2.2
		30	5965	306	0.75			30	23815	306	3
		35	6542	380	1.1			35	26120	380	4
	1450	15	1680	62	0.04		960	15	8902	110	0.75
		20	2208	59	0.06			20	11700	122	0.75
		25	2737	71	0.09			25	14498	125	0.75
		30	3265	76	0.09			30	15769	134	0.75
		35	3977	95	0.12			35	17296	167	1.1
4	2900	15	4806	316	0.55	8	1450	15	19235	316	2.2
		20	6316	352	1.1			20	25280	352	4
		25	7826	361	1.1			25	31325	361	4
		30	8513	388	1.1			30	34073	388	5.5
		35	9336	483	1.5			35	37070	483	7.5
	1450	15	2406	79	0.09		960	15	12733	139	0.75
		20	3163	88	0.12			20	16733	154	1.1
		25	3922	90	0.12			25	20735	158	1.5
		30	4263	97	0.18			30	22559	170	1.5
		35	4678	121	0.25			35	24739	212	2.2
4.5	1450	15	3427	100	0.12	9	960	15	18132	175	1.5
		20	4504	112	0.18			20	23830	195	2.2
		25	5881	115	0.25			25	29529	200	3
		30	6070	123	0.37			30	32119	215	3
		35	6658	153	0.37			35	35227	268	4
5	1450	15	4700	124	0.25	10	960	15	24874	217	2.2
		20	6178	138	0.37			20	32691	241	3
		25	7655	141	0.37			25	40508	247	4
		30	8327	152	0.55			30	44062	266	4
		35	9133	189	0.75			35	48326	331	7.5
	960	15	3142	54	0.37	11.2	960	15	34944	272	4
		20	4129	60	0.37			20	45927	303	5.5
		25	5117	62	0.37			25	56909	310	7.5
		30	5566	66	0.37			30	61091	344	7.5
		35	6104	83	0.37			35	67892	415	11
