T35-11系列低噪声轴流风机广泛应用于厂房、仓库、办公楼、住宅等场所的通风换气，T35-11系列轴流风机主要优点是结构更合理，风机叶轮直径由小到大有三十个规格，参数范围广，每一规格风机的叶片都为4片，叶片角度有15度、20度、25度、30度、35度五种，t35轴流风机适用于输送非易燃易爆无腐蚀无显著粉尘的气体，环境温度不得超过60℃，广泛应用于一般工厂、仓库、办公室、住宅内通风换气等场合。
FT35-11型防腐轴流风机是采用防腐材料外涂环氧漆加工而成的T35-11型通风机，或用玻璃钢材质加工而成的轴流风机，可用于输送有腐蚀性的气体。
T35-11系列低噪声轴流风机特点
风量大、噪音低、结构简单、坚固耐用
可改做成防爆、防腐型，应用于厂房、仓库、办公楼、住宅等场合的通风换气
风量：可达826-68000CMH
全压：可达39-480 Pa
T35-11系列低噪声轴流风机结构
T35-11系列低噪声轴流风机扭曲型叶片、高轮毂比、低风阻电机支架以及最佳叶棚参数，具有风量大、风压高、耗电省等优点，是一种新型、高效、节能型轴流风机，对于通风管道较长的场合可将数台风机串联安装，以提高风压。
注：FT35防腐型轴流通风机，用于输送有腐蚀性的气体；
BT35为防爆型轴流通风机，用于输送易燃易爆的气体；
FBT35为防腐防爆型轴流通风机，用于输送有腐蚀性且易燃易爆的气体。
一般T35系列风机为不带底脚供货，如需要请在订货时说明。

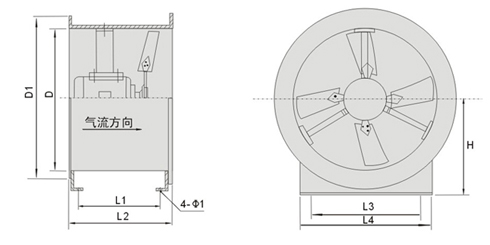

T35-11系列低噪声轴流风机外形尺寸表
机 号 | 尺 寸 |
D | D1 | L1 | L2 | L3 | L4 | H | Φ1 |
2.8 | 290 | 350 | 220 | 260 | 150 | 250 | 200 | Φ8.5 |
3.15 | 325 | 390 | 220 | 260 | 150 | 250 | 220 | Φ8.5 |
3.55 | 365 | 430 | 260 | 300 | 200 | 300 | 240 | Φ8.5 |
4 | 410 | 480 | 260 | 300 | 200 | 300 | 260 | Φ10.5 |
4.5 | 460 | 530 | 280 | 320 | 250 | 350 | 290 | Φ10.5 |
5 | 510 | 580 | 310 | 350 | 300 | 400 | 320 | Φ10.5 |
5.6 | 570 | 650 | 380 | 420 | 400 | 500 | 360 | Φ10.5 |
6.3 | 640 | 720 | 400 | 460 | 400 | 500 | 400 | Φ12.5 |
7.1 | 720 | 800 | 420 | 480 | 500 | 600 | 440 | Φ12.5 |
8 | 810 | 890 | 460 | 520 | 500 | 600 | 500 | Φ12.5 |
9 | 910 | 990 | 590 | 650 | 600 | 700 | 540 | Φ12.5 |
10 | 1010 | 1100 | 690 | 750 | 600 | 700 | 595 | Φ12.5 |
11.2 | 1130 | 1230 | 770 | 830 | 700 | 800 | 640 | Φ12.5 |
T35-11系列低噪声轴流风机性能参数表
机号 | 转速
(rpm) | 叶角
(deg) | 风量
(m3/h) | 风压
(Pa) | 功率
(kW) | 机号 | 转速
(rpm) | 叶角
(deg) | 风量
(m3/h) | 风压
(Pa) | 功率
(kW) |
2.8 | 2900 | 15 | 1649 | 155 | 0.12 | 5.6 | 1450 | 15 | 6595 | 154 | 0.37 |
20 | 2167 | 172 | 0.18 | 20 | 8667 | 172 | 0.55 |
25 | 2685 | 177 | 0.18 | 25 | 10739 | 177 | 0.75 |
30 | 2921 | 190 | 0.25 | 30 | 11682 | 190 | 1.1 |
35 | 3202 | 237 | 0.25 | 35 | 12812 | 237 | 1.1 |
1450 | 15 | 826 | 39 | 0.025 | 960 | 15 | 4362 | 68 | 0.37 |
20 | 1086 | 44 | 0.025 | 20 | 5730 | 75 | 0.37 |
25 | 1346 | 45 | 0.025 | 25 | 7101 | 77 | 0.37 |
30 | 1464 | 49 | 0.04 | 30 | 7724 | 83 | 0.37 |
35 | 1605 | 61 | 0.04 | 35 | 8471 | 103 | 0.37 |
3.15 | 2900 | 15 | 2339 | 196 | 0.18 | 6.3 | 1450 | 15 | 9393 | 196 | 0.75 |
20 | 3074 | 218 | 0.25 | 20 | 12345 | 218 | 1.1 |
25 | 3810 | 224 | 0.37 | 25 | 15297 | 224 | 1.5 |
30 | 4141 | 242 | 0.37 | 30 | 16639 | 241 | 1.5 |
35 | 4545 | 300 | 0.55 | 35 | 18250 | 300 | 2.2 |
1450 | 15 | 1169 | 49 | 0.025 | 960 | 15 | 6219 | 86 | 0.37 |
20 | 1537 | 54 | 0.04 | 20 | 8173 | 96 | 0.37 |
25 | 1905 | 56 | 0.04 | 25 | 10128 | 98 | 0.37 |
30 | 2072 | 60 | 0.06 | 30 | 11016 | 106 | 0.75 |
35 | 2273 | 75 | 0.09 | 35 | 12082 | 131 | 0.75 |
3.55 | 2900 | 15 | 3367 | 246 | 0.37 | 7.1 | 1450 | 15 | 13444 | 249 | 1.5 |
20 | 4426 | 277 | 0.55 | 20 | 17670 | 277 | 2.2 |
25 | 5484 | 284 | 0.55 | 25 | 21895 | 284 | 2.2 |
30 | 5965 | 306 | 0.75 | 30 | 23815 | 306 | 3 |
35 | 6542 | 380 | 1.1 | 35 | 26120 | 380 | 4 |
1450 | 15 | 1680 | 62 | 0.04 | 960 | 15 | 8902 | 110 | 0.75 |
20 | 2208 | 59 | 0.06 | 20 | 11700 | 122 | 0.75 |
25 | 2737 | 71 | 0.09 | 25 | 14498 | 125 | 0.75 |
30 | 3265 | 76 | 0.09 | 30 | 15769 | 134 | 0.75 |
35 | 3977 | 95 | 0.12 | 35 | 17296 | 167 | 1.1 |
4 | 2900 | 15 | 4806 | 316 | 0.55 | 8 | 1450 | 15 | 19235 | 316 | 2.2 |
20 | 6316 | 352 | 1.1 | 20 | 25280 | 352 | 4 |
25 | 7826 | 361 | 1.1 | 25 | 31325 | 361 | 4 |
30 | 8513 | 388 | 1.1 | 30 | 34073 | 388 | 5.5 |
35 | 9336 | 483 | 1.5 | 35 | 37070 | 483 | 7.5 |
1450 | 15 | 2406 | 79 | 0.09 | 960 | 15 | 12733 | 139 | 0.75 |
20 | 3163 | 88 | 0.12 | 20 | 16733 | 154 | 1.1 |
25 | 3922 | 90 | 0.12 | 25 | 20735 | 158 | 1.5 |
30 | 4263 | 97 | 0.18 | 30 | 22559 | 170 | 1.5 |
35 | 4678 | 121 | 0.25 | 35 | 24739 | 212 | 2.2 |
4.5 | 1450 | 15 | 3427 | 100 | 0.12 | 9 | 960 | 15 | 18132 | 175 | 1.5 |
20 | 4504 | 112 | 0.18 | 20 | 23830 | 195 | 2.2 |
25 | 5881 | 115 | 0.25 | 25 | 29529 | 200 | 3 |
30 | 6070 | 123 | 0.37 | 30 | 32119 | 215 | 3 |
35 | 6658 | 153 | 0.37 | 35 | 35227 | 268 | 4 |
5 | 1450 | 15 | 4700 | 124 | 0.25 | 10 | 960 | 15 | 24874 | 217 | 2.2 |
20 | 6178 | 138 | 0.37 | 20 | 32691 | 241 | 3 |
25 | 7655 | 141 | 0.37 | 25 | 40508 | 247 | 4 |
30 | 8327 | 152 | 0.55 | 30 | 44062 | 266 | 4 |
35 | 9133 | 189 | 0.75 | 35 | 48326 | 331 | 7.5 |
960 | 15 | 3142 | 54 | 0.37 | 11.2 | 960 | 15 | 34944 | 272 | 4 |
20 | 4129 | 60 | 0.37 | 20 | 45927 | 303 | 5.5 |
25 | 5117 | 62 | 0.37 | 25 | 56909 | 310 | 7.5 |
30 | 5566 | 66 | 0.37 | 30 | 61091 | 344 | 7.5 |
35 | 6104 | 83 | 0.37 | 35 | 67892 | 415 | 11 |
T35-11系列低噪声轴流风机安装
1、安装前应详细检查风机是否有损坏变形，如有损坏变形，待修理妥善后，方可进行安装。
2、安装时要注意检查各不如部分有无松动，叶片与风筒间隙应均匀，不得相碰。
3、连接风口管道的重量不应由风机的风筒承受，安装时应另加支撑。
4、在风机风口端必须装集风器，并安装防护网。
5、风机底座必须与地基平面自然接合，不得敲打底座强制联接，以防底座变形，安装时应校正机座，加垫铁片、保持水平位置，然后拧紧地脚螺栓。
6、安装完毕后，必须先进行实验，待运行正常后，才允许正式使用。
总结
T35-11系列低噪声轴流风机适用于输送易燃易爆无腐蚀性气体，环境温度不得超过60℃。 广泛应用于一般工厂、仓库、办公室、住宅内通风换气或强暖气散热，也可在较长的排气管道内间隔串联安装以提高管道中的压力 ，卸下电机可做自由风扇。防腐轴流式风机(FT35-11型)采用防腐材料外涂环氧漆加工而成，电机采用特种防腐电机用于输送有腐蚀性气体。防爆轴流式风机 (BT35-11 ) 型，用于输送易燃易爆的气体。叶轮由铝合金加工而成， 以防止在运转中引起火花, 电机采用隔爆型电机。FT35-11型和BT35-11型风机的性能参数和外形尺寸均同T35-11型风机一样。T35-11系列低噪声轴流风机需带支架脚和电机电压，请订货时注明。
