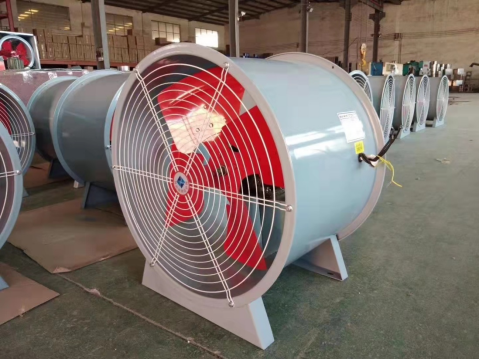

产品名称: DZ系列低噪声轴流风机
广泛适用于厂房、仓库、办公楼、住宅等场所的壁式排风、管道送风
详细信息:
一、特性及应用
DZ系列风机采用从声源入手、低转速、高压力系数的设计方法，研制成宽叶片、大弦长、空间扭曲、倾斜式叶型，配用风机专用电机，具有明显的噪声低、风量大、耗电省、振动小、外形美观等优点，是一种高效、节能型轴流风机。
本系列风机有三种型式：DZ-Ⅰ型排风式（带网罩、自垂百叶或弯头），DZ－Ⅱ型管道式（电机内置或外置），电机外置管道式对电机有特殊要求场合，如厨房排油烟，工业排热气等地方使用，DZ－Ⅲ型岗位固定式。
本系列风机一半配用三相电机，按用户要求对0.55KW以下可配用单相电机，可根据输送介质要求制成防腐、防爆型：FDZ为防腐型轴流风机，用于输送有腐蚀性的气体；BDZ防爆型轴流风机，用于输送易燃的气体。FBDZ防腐防爆型轴流风机，用于输送有腐蚀性且易燃易爆的气体。
二、性能参数表
类别 | 型号 | 机号 | 风量
(m3/h) | 全压
(Pa) | 转速
(r/min) | 电机容量(Kw) | 噪声dB(A) | 重量
(Kg) | 备注 |
壁式 | DZ-11 | 2.2C | 400 | 29 | 1450 | 0.025 | 54 | 11 | 适用于食堂、餐厅、各类工业厂房的排风、固定安装在墙壁中。 |
3C | 1600 | 39 | 1450 | 0.06 | 63.5 | 14.5 |
4B | 4000 | 98 | 960 | 0.25 | 64.5 | 28 |
5A | 6000 | 79 | 720 | 0.25 | 64 | 36.5 |
5B | 7000 | 128 | 960 | 0.37 | 70 | 36.5 |
6A | 9500 | 88 | 720 | 0.55 | 69 | 46 |
7A | 15000 | 118 | 720 | 1.1 | 72 | 80 |
8A | 22000 | 157 | 720 | 1.5 | 77 | 98 |
岗位式 | DZ-12 | 3C | 1600 | 39 | 1450 | 0.06 | 61.5 | 18.5 | 适用于各类工作场所、工作岗位的排风换气 |
4B | 4000 | 98 | 960 | 0.25 | 64.5 | 23 |
5A | 6000 | 79 | 720 | 0.25 | 64 | 65 |
5B | 7000 | 128 | 960 | 0.37 | 69 | 50 |
6A | 9500 | 88 | 720 | 0.55 | 69 | 55 |
6B | 14000 | 177 | 960 | 1.1 | 77 | 68.5 |
7A | 14500 | 137 | 720 | 1.1 | 71 | 93 |
7B | 22000 | 196 | 960 | 2.2 | 78 | 118 |
7C | 25000 | 294 | 1450 | 3 | 81 | 110 |
8A | 23000 | 147 | 720 | 1.5 | 77 | 98 |
管道式 | DZ一13 | 2.5D | 2000 | 216 | 2800 | 0.37 | 65 | 10 | 用于管道送风式或抽风式 |
3C | 1600 | 39 | 1450 | 0.06 | 61.5 | 14.5 |
3.2D | 3000 | 206 | 2800 | 0.37 | 72 | 18 |
4C | 5000 | 167 | 1450 | 0.55 | 69 | 18.6 |
5B | 5500 | 128 | 960 | 0.37 | 70 | 36.5 |
5C | 7000 | 177 | 1450 | 0.75 | 75 | 43 |
6B | 10000 | 196 | 960 | 1.1 | 77.5 | 79 |
6C | 15000 | 294 | 1450 | 2.2 | 80.5 | 83 |
7A | 14000 | 137 | 720 | 1.1 | 69 | 80 |
7B | 18000 | 235 | 960 | 2.2 | 78 | 102 |
7C | 20000 | 343 | 1450 | 3 | 81.5 | 103 |
8A | 20000 | 157 | 720 | 1.5 | 76.5 | 98 |
8B | 25000 | 196 | 960 | 2.2 | 80.5 | 112 |
8C | 28000 | 294 | 1450 | 4 | 81.5 | 122 |
10A | 38000 | 216 | 720 | 3 | 81 | 181 |
10B | 48500 | 267 | 960 | 5.5 | 85 | 196 |

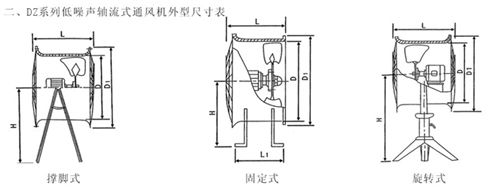

撑脚式旋转式 型号DD1LH33084002806304410500350630551061065063066107255309157710830530915881093056091599101060560100010101011605801000 | 固定式 型号DD1L1LH330836724026021444104803003302675510582300330318661069245048037877107924605004308810912460500490991010144605005351010101114540580595 |

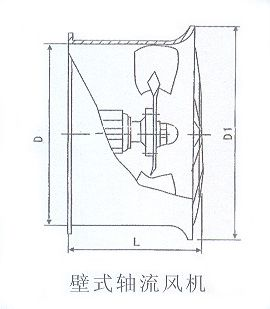

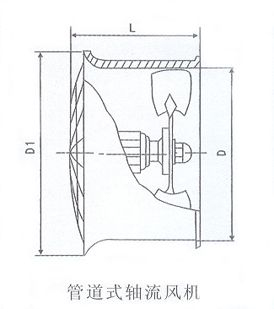

管道式 型号DD1LD12.22282982602752.525832826029033084002603703.232842028039044105003304705510610330585661072548068577108305079088109305008901010101160580990 | 壁式 型号DD1L2.222829826033084002603.2328420280441050033055106103306610725480771083050088109305001010101160580 |
