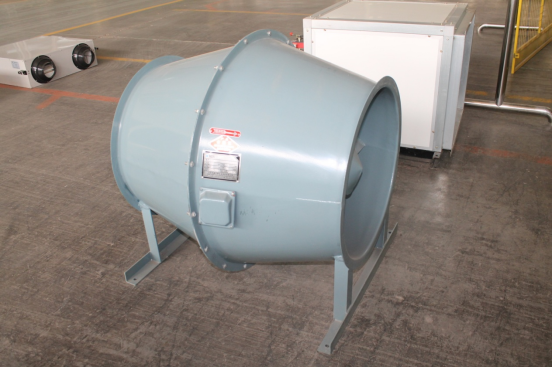

11GXF系列管道斜流式通风机（鼓形）

商品说明

GXF系列斜流式通风机,是一种新型低噪高效节能型斜流式通风机，斜流式通风机流量大于离心式风机，全压高于轴流式风机，体积小于离心式风机。该风机通过了模拟机的实验研究，采用新的叶型及叶片，从而得到了更大的流量和压力，提高了风机的效率。GXF系列斜流式通风机是SWF系列风机的派生型产品，采用鼓型风筒，从而改变气流方向达到斜流动，兼有离心式风机的压力系数较高和轴流式风机流量系数较高的特点，具有噪声低、耗电省、结构紧凑等优点。风机可广泛应用于民用建筑、工矿企业、宾馆、饭店、博物馆、体育馆等通风换气场所，特别适用于管道安装空间较小的地方。
GXF系列斜流式通风机按叶轮直径分为200—800mm十几种规格、机号，风量由200-2500m3／h，全压由50—1200pa；
GXF系列斜流式通风机分钢制斜流式风机和玻璃钢制斜流风机。

二、型号说明

三、性能参数表
GXF-Ⅰ型

机号	转速 (rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 Kg	机号	转速 (rpm)	风量 (m3/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)	重量 Kg
2.0F	1450	200 400 500 600	110 91 70 54	0.04	58	16	4.5S	960	1500 3000 4000 5000	360 275 150 100	0.37	61	70
2.5F	1450	300 450 600 1000	180 165 150 110	0.12	60	24	4.5F	1450	2000 4000 6000 7000	580 480 350 250	1.1	68	80
2.5D	2900	580 890 1210 1980	716 650 580 450	0.75	73	32	5.0S	960	1500 2500 4000 6000	360 290 240 150	0.75	63	90
3.0F	1450	500 750 1500 2000	260 240 170 130	0.25	61	27	5.0F	1450	2000 4000 7000 10000	710 580 480 345	2.2	69	110
3.0D	2900	980 1460 2880 3860	1000\| 950 670 500	1.1	77	46	6.0S	960	3000 6000 11000	480 360 260 240	1.5	65	150
3.5S	960	800 1500 2000 2500	140 100 80 50	0.18	59	42	6.0F	1450	4000 8000 12000 18000	1200 870 690 380	5.5	75	165
3.5F	1450	1000 2000 3000 4000	320 200 190 110	0.37	61	45	7.0S	960	4000 8000 15000 18000	600 500 350 260	3	72	215
3.5D	2900	1900 3860 5800 7880	1100 760 720 430	2.2	79	65	8.0E	720	6000 10000 15000 25000	700 585 510 210	4	65	372
4.0S	960	1000 2000 3000 4000	190 150 110 51	0.25	60	61	8.0S1	960	6000 10000 15000 25000	780 700 600 400	5.5	71	320
4.0F	1450	1500 2500 4000 5000	420 390 280 220	0.75	62	67	8.0S2	960	6000 10000 15000 25000	880 790 685 510	7.5	72	360

GXF-Ⅱ型

机号	转速 (rpm)	风量 (m3/h)	风压 (Pa)	单速功率(kw)	双速功率(kw)	噪声 dB(A)	重量 Kg	机号	转速 (rpm)	风量 (m3/h)	风压 (Pa)	单速(kw)	双速功率(kw)	噪声 dB(A)	重量 Kg
4A	2900	7260 6845 6403 5928 5134	490 651 803 903 1012	2.2	2.4/2	86	63	6A	2900	20829 19392 16134 12025 8379	747 989 1512 1729 1930	11	11/9	93	213
4A	1450	3810 3496 3151 2898 2472	132 163 198 210 220	0.37	2.4/2	70	40	6A	1450	13488 12341 11106 10231 8726	298 366 445 472 494	2.2	11/9	81	105
4B	1450	4527 4163 3766 3438 3075	175 218 271 293 308	0.55		76	54	6B	1450	13875 12896 11835 10667 9355	341 472 556 635 673	3		85	120
4.5A	2900	9897 9164 8365 7483 6480	556 760 927 1023 1089	3	3/2.4	87	82	6.5A	2900	25893 24106 20056 16688 13688	877 1162 1776 2031 2166	15	14/11	96	234
4.5A	1450	5416 4917 4473 4120 3514	168 206 250 266 278	0.55	3/2.4	73	50	6.5A	1450	16571 15428 12836 10680 8760	237 314 480 548 585	3	14/11	85	114
4.5B	1450	6390 5878 5317 4854 4341	223 276 343 371 390	0.75		77	64	6.5B	1450	16762 15382 13865 12754 10876	365 447 544 578 604	3		86	120
5A	2900	12083 11249 9360 6976 3120	498 659 1008 1152 1286	4	4/3	90	102	7A	1450	26251 24438 22985 21432 19761	654 781 852 915 945	11	11/9	90	259
5A	1450	7471 6856 6179 5684 4848	207 254 309 328 343	0.75	4/3	74	63	7A	960	16332 15024 13588 12405 11095	241 300 372 403 423	2.2	11/9	84	154
5B	1450	8876 8164 7385 6741 6030	275 341 423 458 481	1.5		81	84	7B	1450	21927 20122 18138 16683 14229	430 526 640 67, 9 710	4		85	146
5.5A	2900	17656 15794 13676 11167 7897	839 1165 1398 1522 1580	7.5	8/6.5	93	145	8A	1450	36350 33444 30249 27615 24699	745 924 1146 1249 1304	15	14/11	94	340
5.5A	1450	9664 9111 8523 7891 6833	231 308 380 427 479	1.5	8/6.5	80	88	8A	960	21815 20020 18046 16597 14156	248 309 371 394 412	3	14/11	94	340
5.5B	1450	11814 10868 9829 8974 8026	333 413 512 554 582	2.2		82	105	8B	960	24409 22506 20309 18541 16582	316 392 486 527 553	5.5		85	221



二、型号说明

机号	转速	风量	风压	单速功	双速功	噪声	重量	机号	转速	风量	风压	单速(kw)	双速功	噪声	重量
	(rpm)	(m3/h)	(Pa)	率(kw)	率(kw)	dB(A)	Kg		(rpm)	(m3/h)	(Pa)		率(kw)	dB(A)	Kg
9A	1450	45424	732	15	11/14	91	382	12A	960	70926	528	22	20/16	94	718
		41684	896							66881	698
		37574	1088							60285	922
		34588	1156							55454	966
		29475	1207							50158	1095
	960	29806	284	4		79	278		720	53886	326	7.5		84	544
		28050	325							49432	399
		25688	397							44558	485
		23629	450							40982	515
		20151	479							34954	538
9B	960	32436	368	7.5		88	362	12B	960	66363	447	15		91	602
		30246	465							59361	621
		27886	570							51404	761
		26191	635							41971	812
		22429	702							29681	842
10A	1450	55569	687	18.5	16/13	91	428	13A	960	89950	633	37	37/24	97	968
		51733	824							84808	836
		47588	942							76444	1103
		43043	1112							70319	1193
		35145	1192							63603	1310
	960	36790	301	5.5		81	395		720	71199	382	15		87	812
		34247	361							65338	467
		31503	412							58895	568
		28494	487							54169	603
		23266	522							46201	631
10B	960	40514	367	11		86	440	13B	720	71949	415	22		92	991
		38198	485							66868	573
		34426	640							61363	676
		31667	692							55310	772
		28647	760							48509	819
11A	960	64085	610	22	20/15	94	610	14A	960	114829	798	45	42/30	98	1227
		58950	757							105377	977
		53323	940							94925	1188
		48677	1017							86965	1261
		43537	1068							74514	1318
	720	42547	265	5.5		82	430		720	86122	448	18.5		89	920
		39045	325							79033	549
		35195	396							71194	668
		32370	420							65224	709
		27609	439							55885	741
11B	960	53969	444	15		88	557	14B	720	83109	407	22		90	954
		50855	581							78353	542
		45867	773							73292	662
		42191	836							67856	752
		38162	918							58763	843

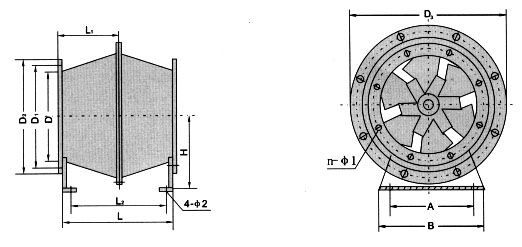

四、GXF-Ⅰ型风机外形尺寸表(单位：mm)

机号	D	D1	D2	D3	L1	L2	L	A	B	H	n-Φ1	4-Φ2
2	200	240	260	350	160	280	320	110	160	190	6-Φ6.5	Φ10.5
2.5	250	290	310	420	195	350	390	150	200	230	6-Φ6.5	Φ10.5
3	300	340	360	470	195	350	390	190	240	260	6-Φ6.5	Φ10.5
3.5	350	390	410	550	250	460	500	230	280	290	8-Φ8.5	Φ12.5
4	400	440	460	610	250	460	500	270	320	330	8-Φ8.5	Φ12.5
4.5	450	490	510	660	265	490	530	300	360	350	8-Φ8.5	Φ12.5
5	500	550	570	750	315	590	630	300	460	390	8-Φ8.5	Φ12.5
6	600	650	680	870	350	650	700	420	500	460	10-Φ10.5	Φ14.5
7	700	750	780	903	350	650	700	500	600	480	10-Φ10.5	Φ14.5
8	800	850	880	1120	450	850	900	580	700	580	10-Φ12.5	Φ14.5

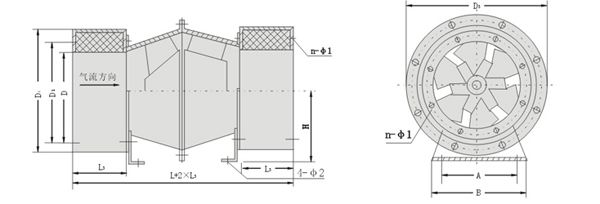

五、XGXF-Ⅰ型加消音风机外形尺寸表(单位：mm)

机号	D	D1	D4	L3	n-Φ1	机号	D	D1	D4	L3	n-Φ1
2	200	240	400	200	6-Φ6.5	4.5	450	505	650	450	8-Φ8.5
2.5	250	290	450	250	6-Φ6.5	5	500	555	700	500	8-Φ8.5
3	300	340	500	300	6-Φ8.5	6	600	665	800	600	10-Φ10.5
3.5	350	390	550	350	8-Φ8.5	7	700	760	900	700	10-Φ10.5
4	400	460	600	400	8-Φ8.5	8	800	860	1000	800	10-Φ10.5

注：XGXF-Ⅰ型风机进出口加设消声器，可消声6-10dB(A)，亦可加长消声器，以降底更大数值的噪声。

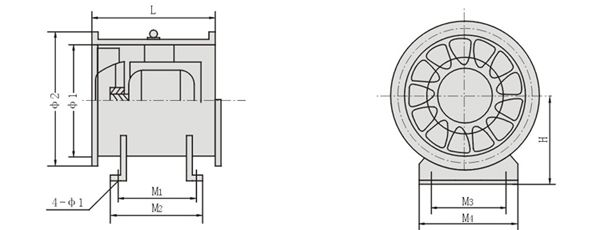

六、GXF-Ⅱ型风机外形尺寸表(单位：mm)

机号	D1	D2	L	H	M1	M2	M3	M4	Φ1
4	410	470	450	270	300	340	200	300	Φ10.5
4.5	460	520	450	300	300	340	250	350	Φ10.5
5	510	580	500	320	340	380	300	400	Φ10.5
5.5	560	630	570	350	420	460	400	500	Φ14.5
6	610	690	570	380	420	460	400	500	Φ14.5
6.5	660	740	570	410	420	460	400	500	Φ14.5
7	710	790	600	430	440	480	500	600	Φ14.5
8	810	890	730	490	560	600	500	600	Φ14.5
9	910	990	800	560	600	660	600	700	Φ16.5
10	1010	1090	920	610	720	780	600	700	Φ16.5
11	1110	1260	1030	660	730	800	700	800	Φ16.5
12	1210	1310	1100	730	820	880	800	900	Φ16.5
13	1310	1410	1150	760	830	900	900	1000	Φ16.5
14	1410	1510	1230	800	930	1000	900	1000	Φ16.5

GXF-Ⅱ-A型低速、GXF-Ⅱ-B型外形尺寸表

GXF-Ⅱ-A型高速及双速型外形尺寸表

机号	Φ1	Φ2	L	H	M1	M2	M3	M4	4-Φ
4	410	470	500	270	340	380	200	300	Φ10.5
4.5	460	520	500	300	340	380	250	350	Φ10.5
5	510	580	530	320	340	380	300	400	Φ10.5
5.5	560	630	620	350	420	460	400	500	Φ14.5
6	610	690	720	380	520	560	400	500	Φ14.5
6.5	660	740	720	410	520	560	400	500	Φ14.5
7	710	790	740	430	540	580	500	600	Φ14.5
8	810	890	830	490	580	660	500	600	Φ14.5
9	910	990	850	560	620	680	600	700	Φ16.5
10	1010	1090	880	610	740	700	600	700	Φ16.5
11	1110	1210	1010	660	740	800	700	800	Φ16.5
12	1210	1300	1100	730	800	870	800	900	Φ16.5
13	1310	1410	1280	760	930	1000	900	1000	Φ16.5
14	1410	1510	1290	800	930	1000	900	1000	Φ16.5

注：GXF-Ⅱ型亦可加装进出口消声器，加装方法同XGXF-Ⅰ型，一般可消声6-10dB(A)。
