11HLF系列低噪声混流式风机箱

商品说明

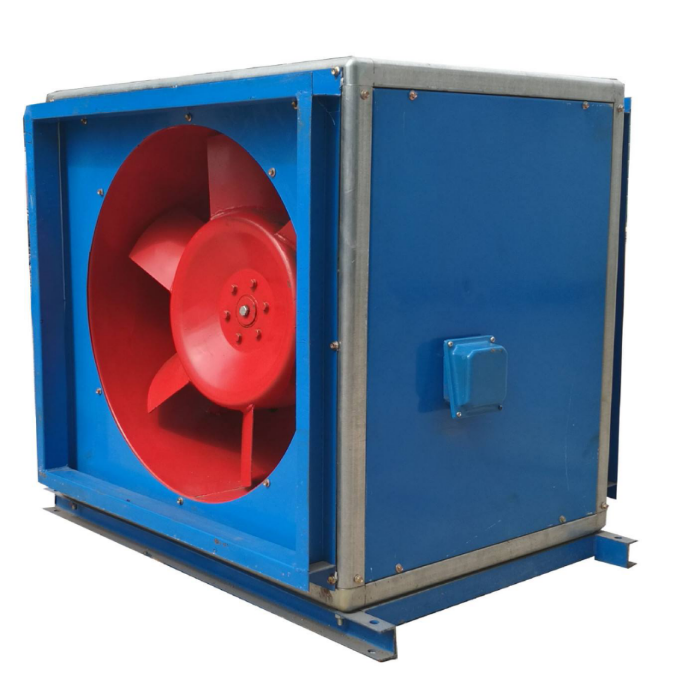

产品名称: HLF混流式风机箱
广泛使用在工业、高层建筑、宾馆、民用建筑的通风及空调工程
详细信息:

一、特性及应用
HLF系列低噪声混流式风机箱，内装SWF系列高效低噪声混流风机，组合式箱体柜架设消音隔热围板，进出分口与通风管法兰连接方便，具有明显的噪声低、效率高、重量轻、外形美观、安装简单（落地、吊装均可），维修保养简单等优点。进风口加设过滤网，可作净化送风箱用。

二、型号说明

三、性能参数表
风机选用SWF系列风机，性能参数依照SWF系列风机中同型号的性能参数。

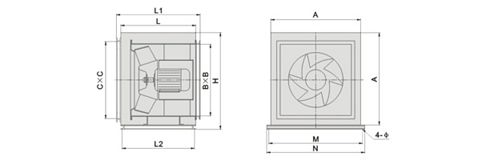

四、HLF型风机外形尺寸(单位：mm)

机号	A	L	L1	H	M	N	B	C	4-Φ
3.5	600	650	620	650	670	700	400	460	12.5
4	650	780	750	700	720	750	450	510	12.5
4.5	720	800	770	770	790	820	520	580	12.5
5	780	820	790	830	850	880	580	640	12.5
5.5	800	840	810	850	870	900	640	660	12.5
6	850	860	830	910	920	950	690	710	14.5
6.5	920	930	900	980	990	1020	740	780	14.5
7	980	1030	990	1060	1060	1100	800	840	14.5
7.5	1050	1070	1030	1130	1150	1190	860	910	14.5
8	1100	1120	1080	1180	1180	1220	920	960	16.5
8.5	1160	1160	1120	1240	1240	1280	980	1020	16.5
9	1240	1180	1140	1320	1320	1360	1030	1100	16.5
9.5	1300	1270	1230	1380	1380	1420	1080	1160	16.5
10	1350	1340	1300	1450	1450	1490	1140	1190	16.5
10.5	1420	1360	1320	1520	1520	1560	1200	1260	16.5
11	1480	1430	1390	1580	1580	1620	1250	1320	16.5
11.5	1540	1530	1490	1640	1640	1680	1300	1400	16.5
12	1590	1620	1580	1690	1690	1730	1360	1440	16.5
12.5	1650	1720	1680	1750	1750	1790	1420	1490	16.5
13	1710	1820	1780	1830	1810	1850	1480	1560	16.5
13.5	1770	1920	1880	1890	1870	1910	1520	1610	16.5
