产品名称: SWF(A)高效低噪声混流式风机
广泛试用于宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所
详细信息:
一、特性及应用
SWF系列风机应用子午加速方法和“准三元”流动理论设计，采用直线形外筒、锥形轮毂、扭曲翼形叶片、进风口加置集流器或弧形消音器的结构形式。压力教同机号轴流风机高，风量较同机号离心风机大。具有效率高、结构紧凑、噪声低、体积小、安装方便等优点。其中双速风机可根据试用工况要求通过变速来调整所需风量、风压。

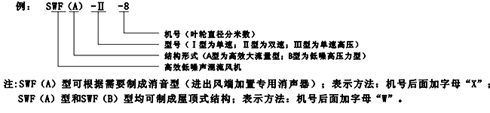

二、型号说明
三、性能参数表
SWF(A)-Ⅰ型、Ⅱ型(单、双速)
机号 | 转速
(rpm) | 风量
(m3/h) | 风压
(Pa) | 单速功
率(kw) | 双速功
率(kw) | 噪声
dB(A) | 重量
Kg | 机号 | 转速
(rpm) | 风量
(m3/h) | 风压
(Pa) | 单速功
率(kw) | 双速功
率(kw) | 噪声
dB(A) | 重量
Kg |
4 | 1450 | 4302
3636
3053 | 143
175
212 | 0.37 | / | 71 | 53 | 9 | 1450 | 56666
51590
48044 | 644
845
981 | 18.5 | 22/18.5 | 92 | 390 |
4.5 | 1450 | 4552
4040
3392 | 207
216
265 | 0.55 | / | 73 | 65 | 960 | 34206
32056
27174 | 282
370
430 | 5.5 | 86 | 295 |
5 | 1450 | 7433
6664
5252 | 220
278
326 | 1.1 | / | 77 | 77 | 10 | 1450 | 66541
61321
55758 | 704
751
804 | 22 | 22/18.5 | 93 | 438 |
6 | 1450 | 10000
8900
8121 | 200
262
326 | 1.5 | / | 79 | 96 | 1450 | 44054
40598
36916 | 228
329
371 | 7.5 | 86 | 365 |
7 | 1450 | 18800
15319
11780 | 329
370
470 | 3.0 | 4/3 | 82 | 143 | 11 | 1450 | 73601
68629
63812 | 709
789
843 | 22 | 22/18.5 | 94 | 500 |
960 | 12050
10140
7799 | 124
162
206 | 1.1 | 73 | 130 | 960 | 48729
46099
43572 | 310
346
370 | 11 | 86 | 445 |
8 | 1450 | 41256
35380
28148 | 560
667
872 | 11 | 11/9 | 91 | 272 | 12 | 960 | 85723
81093
76031 | 763
837
886 | 30 | 25/12 | 95 | 700 |
960 | 25467
24241
8636 | 193
292
382 | 4.0 | 82 | 218 | 720 | 64292
60820
57226 | 429
471
498 | 15 | 91 | 650 |
8.2 | 1450 | 46066
42370
34709 | 539
754
926 | 11 | 11/9 | 91 | 280 | 13 | 960 | 95420
90270
84933 | 785
857
904 | 30 | 30/15 | 95 | 740 |
960 | 30499
28052
22979 | 236
331
436 | 4.0 | 84 | 226 | 720 | 71565
67702
63699 | 441
482
508 | 15 | 91 | 690 |
注：双速风机的重量参考同号中高速风机的重量。
SWF(A)-Ⅲ型
机号 | 风量
(m3/h) | 风压
(Pa) | 转速
(rpm) | 功率
(kW) | 噪声
dB(A) | 重量
Kg | 机号 | 风量
(m3/h) | 风压
(Pa) | 转速
(rpm) | 功率
(kW) | 噪声
dB(A) | 重量
Kg |
3 | 4000
3370
3000 | 560
650
800 | 2900 | 2.2 | 73 | 67 | 8 | 37350
35380
33210 | 800
820
1000 | 1450 | 15 | 91 | 322 |
4 | 6801
6221
5688 | 710
880
950 | 2900 | 4.0 | 78 | 101 | 9 | 46138
41590
37310 | 780
950
1000 | 1450 | 18.5 | 92 | 397 |
4.5 | 8731
8159
7561 | 720
840
960 | 2900 | 5.5 | 80 | 111 | 10 | 51821
48152
45032 | 780
980 | 1450 | 18.5 | 93 | 460 |
5 | 13110
12410
11342 | 750
850
960 | 2900 | 5.5 | 83 | 121 | 11 | 59521
56659
53530 | 800
980
1100 | 1450 | 22 | 94 | 544 |
6 | 19230
18220|
17210 | 780
850
960 | 2900 | 7.5 | 85 | 156 | 12 | 68358
65158
62058 | 800
980
1100 | 960 | 22 | 95 | 635 |
7 | 31380
29880
27330 | 600
810
980 | 1450 | 11 | 92 | 272 | 13 | 84386
80368
76280 | 880
990
1120 | 960 | 30 | 95 | 736 |

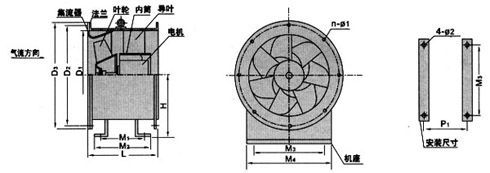

四、SWF(A)型风机外形尺寸表(单位：mm)
SWF(A)-Ⅰ型
机 号 | D1 | D2 | D3 | L | M1 | M2 | M3 | M4 | H | n-Φ1 | 4-Φ2 |
4 | 410 | 444 | 474 | 400 | 250 | 290 | 200 | 300 | 258 | 6-8.5 | Φ12.5 |
4.5 | 460 | 494 | 524 | 420 | 250 | 290 | 300 | 400 | 289 | 6-8.5 | Φ12.5 |
5 | 510 | 549 | 584 | 490 | 360 | 400 | 300 | 400 | 316 | 12-10.5 | Φ12.5 |
6 | 610 | 656 | 696 | 550 | 380 | 420 | 400 | 500 | 378 | 12-10.5 | Φ12.5 |
7 | 710 | 756 | 796 | 600 | 380 | 420 | 500 | 600 | 428 | 12-10.5 | Φ14.5 |
8 | 810 | 876 | 896 | 740 | 540 | 580 | 500 | 600 | 487 | 12-10.5 | Φ14.5 |
8.2 | 830 | 876 | 916 | 740 | 540 | 580 | 500 | 600 | 498 | 12-10.5 | Φ14.5 |
9 | 910 | 956 | 996 | 750 | 540 | 600 | 600 | 700 | 549 | 14-10.5 | Φ16.5 |
10 | 1010 | 1056 | 1096 | 870 | 560 | 640 | 600 | 700 | 595 | 14-10.5 | Φ16.5 |
11 | 1110 | 1158 | 1198 | 870 | 560 | 660 | 700 | 800 | 645 | 14-10.5 | Φ16.5 |
12 | 1210 | 1258 | 1298 | 1050 | 560 | 660 | 800 | 900 | 700 | 14-12.5 | Φ16.5 |
13 | 1310 | 1363 | 1408 | 1050 | 580 | 680 | 900 | 1000 | 757 | 16-12.5 | Φ16.5 |
SWF(A)-Ⅱ(Ⅲ)型
机 号 | D1 | D2 | D3 | L | M1 | M2 | M3 | M4 | H | n-Φ1 | 4-Φ2 |
3 | 310 | 344 | 374 | 460 | 250 | 290 | 200 | 240 | 203 | 6-8.5 | Φ12.5 |
4 | 410 | 444 | 474 | 540 | 380 | 420 | 300 | 400 | 258 | 6-8.5 | Φ12.5 |
4.5 | 460 | 494 | 524 | 600 | 380 | 420 | 300 | 400 | 289 | 6-8.5 | Φ12.5 |
5 | 510 | 549 | 584 | 600 | 380 | 420 | 300 | 400 | 316 | 8-10.5 | Φ14.5 |
6 | 610 | 656 | 696 | 600 | 380 | 420 | 400 | 500 | 378 | 10-10.5 | Φ14.5 |
7 | 710 | 756 | 796 | 680 | 540 | 580 | 500 | 600 | 428 | 10-10.5 | Φ14.5 |
8 | 810 | 856 | 896 | 880 | 580 | 620 | 500 | 600 | 487 | 12-10.5 | Φ14.5 |
8.2 | 830 | 876 | 916 | 880 | 580 | 620 | 600 | 600 | 500 | 12-10.5 | Φ16.5 |
9 | 910 | 956 | 996 | 950 | 580 | 640 | 600 | 700 | 540 | 14-10.5 | Φ16.5 |
10 | 1010 | 1056 | 1096 | 1020 | 580 | 640 | 700 | 700 | 595 | 14-10.5 | Φ16.5 |
11 | 1110 | 1158 | 1198 | 1050 | 580 | 640 | 800 | 800 | 645 | 14-10.5 | Φ16.5 |
12 | 1210 | 1258 | 1298 | 1050 | 580 | 660 | 900 | 900 | 700 | 14-12.5 | Φ16.5 |
13 | 1310 | 1363 | 1408 | 1150 | 580 | 680 | 1000 | 1000 | 757 | 16-12.5 | Φ16.5 |
五、SWF(A)型风机配带消声器外形尺寸表［配带图示消声器后风机可降噪声约8-20dB(A)］
| (单位：mm)
|
|
注：消声器长度可根据用户要求及消声量选取.除表中规定尺寸外，也可选择所需尺寸。 |
机 号 | 进风端消声器L1 | 出风端消声器L2 |
3-6 | 500、750、1000 | 500、750、1000 |
7-10 | 750、1000、1250 | 750、1000、1250 |
11-15 | 1000、1250、1500 | 1000、1250、1500 |
