DWT系列低噪声屋顶风机

DWT系列低噪声屋顶风机
特点
1、规格型式多，应用范围广：可根据使用场合的风量、风压和噪声的不同要求，选用以下三种型式风机：
    a、轴流式屋顶风机：代号为DWT-I型，适用于低压、大流量的使用场合。同时根据用户需要还可以设计成双向旋转可逆式，具有正反工况等效的特点；
    b、离心式屋顶风机：代号为DWT-II，型、DWT-III型二种型式，适用于风量较小而压力要求较高的场合。
    c、无电机屋顶风机：代号为DWT-V型，适用于商用建筑和厂矿企业(轻钢结构屋面)的排风换气。
2、效率高，噪声低：本风机采用先进的CAD软件，经多目标优化设计、开发。DWT—I系列机号中1200、1400、1500、1600、2000及2400mm风机，采用相同直径不同转速，不同角度和不同叶型的方法，以满足不同使用工况的需要，达到风机与系统匹配，以利实现节能和降噪；
3、质轻、高强、耐腐蚀：风机叶轮可根据工作介质不同的腐蚀性而采用不同的材质，分为有ABS (工程塑料)、FRP(玻璃钢)和铝合金板材制作，对于压力要求高，风机转速较大的离心式风机，叶轮表面经特殊的镀锌加喷塑耐腐蚀处理，不仅降低了整机重量，且有良好的耐腐蚀性；
4、运转平稳，寿命长：本风机的转动惯量小，动平衡精度高，运转平稳，且各项性能指标在工厂内控标准中的要求均高于风机行业标准，能确保风机长期稳定地运行；
5、适用范围广：本风机可以根据使用要求，制造成防爆型、防腐型，适用于抗老化抽送、排易燃、易爆及有腐蚀性气体的场合；
6、外型美观：本风机的风帽部件采用玻璃钢制作，夕I’表采用进口胶衣树脂膜，曲面过度柔和、美观大方，实用性强；也可根据用户要求制成钢风帽经镀锌喷塑(PVC)处理；
7、使用条件：介质温度不超过60℃，气体中不许含有过量粘性物，含尘量不大于100mg／m，对于介质温度高的场合，我公司有高温风机技术可供用户选用；
8、本产品经国家压缩机制冷设备质量监督检验中心检测合格，检测项目含风量、风压、阻燃、导电性能、防爆、抗风性能等，由国家质量监督检验检疫总局监制。

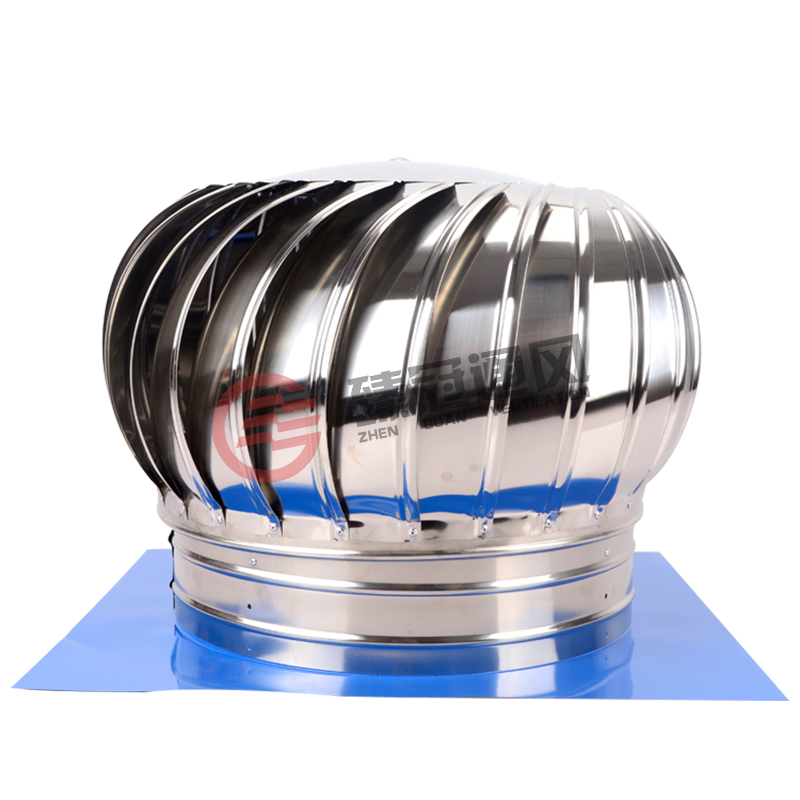

DWT-IV型无电机涡轮式屋顶排风机

详细信息:

一、特点：
①环保：无须电力，连续运转高效节能，无噪音、无火花、具防爆性。
②防风雨特性：圆弧形叶片，每一叶片与叶片之间有空隙，旋转时叶片互相补位把这此空隙填补，大量雨水延着圆的节
线抛出，小量雨水则 延着叶和片流落屋顶，不会流入涡轮里，同时旋转的涡轮使空气由叶片间隙流出，阻挡雨水进入。
③运转装置：采用高技术水准的滚珠轴承，这种轴承是完全封闭，而且永远自我润滑,使它能在低于 3.2Km时速的微风下
转动。
④防尘：涡轮排风机是24小时不停转，灰尘不易附著，即使需清洗也很方便。
⑤维修费：旋转式排风排气不需维修，也不需要更换零件,提供绝对优良品质，因此选择无电机涡轮风机是投资者最佳的
保障。
⑥重量轻盈：涡轮排气安装于屋顶上连底座一并算总重量约15Kg/座，相当轻盈，在设计钢结构荷重时，可以不需考虑。
⑦采光：叶片与叶片之间有空隙光线会由此进入室内，可增加照明度5-10%节省电费。
⑧寿命：一般使用寿命在15年以上。

二、应用
①产生空气对流、排散热所。
②减低室内温度、增加室内新鲜空所。
③减低空调负荷、增加制冷效果。
④ 抽出屋顶湿气、霉气、蒸所、保持楼顶干爽。
⑤ 代替重 型电排风机，减低支架成本，节省电费，减掉噪音。
⑥适用于工厂、仓库、大厦天台、别墅、天井、花房、禽畜养殖、矿山坑道及一切房顶的通气、换气。

注：1、一般常年平均风 速为3.4m/s(三级风)，室内外温差5℃，如室内外温差>5℃，可适当增加安装数量
2、建筑物高度在 6米以下使用时效果较佳。

四、屋面安装示图说明

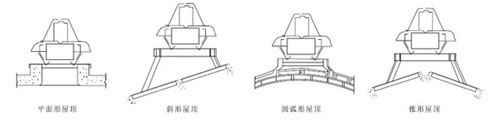

1、DWT-Ⅰ-Ⅱ-Ⅲ型屋顶风机屋面安装示图说明

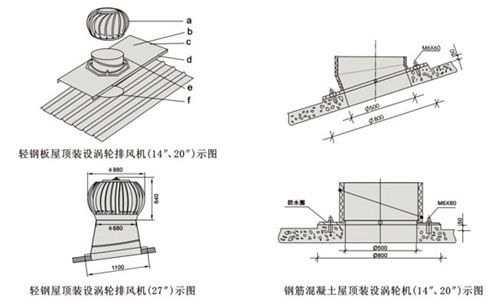

2、DWT-Ⅳ(无电机)屋顶涡轮排风机屋面安装示图说明

为使涡轮机达到最高的效率，安装的位置必须在屋顶的高处，避免装设在护墙之后或可能被附近的高楼、树木挡住风势的地方。

涡轮排风机安装指南：
1、排气机的理想位置尽量靠近屋脊线，安装时底板上倾边缘端嵌入屋脊金属盖板下的缝隙里。
2、以底板内孔为样板面出洞口轮廓线，用切割机完成割屋面板洞口。
3 、嵌入底板，将底板用自攻钉(至少10颗)固定在屋面板上。将底板下倾边缘端切割成与屋面板相同断面波形折盖空隙。
4 、装上底座、用水平测量其底座上端部成水平再用自攻钉将底座及底板固定。
5 、排气机套入底座端部以自攻钉固定排气机。
6 、用玻璃胶将自钉及接合缝填补即完成安装。
注意：
1 、每个排气机的中心间距不小于3M。
2 、避免排气机安装于有乱流处，以及和垂直墙相邻的低屋面外，炎热区域需加装其他排气机以满足特殊要求。
注：14＂内径为Φ300，外径Φ460；20＂Φ内径为Φ500外径Φ620，27＂内径为Φ600/680，外径Φ840/880。

a、涡轮排风机
b、钢板上缘必须插入脊梁的盖板内
c、平面钢板成型后必须大于安装孔的面积
d、钢板两侧向下折成直角，必须掩盖屋面板的波峰
e、调整座
f、安装孔

换气计算示例
