DWT系列低噪声屋顶风机
特点
1、规格型式多，应用范围广：可根据使用场合的风量、风压和噪声的不同要求，选用以下三种型式屋顶风机：
a、轴流式屋顶风机：代号为DWT-I型，适用于低压、大流量的使用场合。同时根据用户需要还可以设计成双向旋转可逆式，具有正反工况等效的特点；
b、离心式屋顶风机：代号为DWT-II，型、DWT-III型二种型式，适用于风量较小而压力要求较高的场合。
c、无电机屋顶风机：代号为DWT-V型，适用于商用建筑和厂矿企业(轻钢结构屋面)的排风换气。
2、效率高，噪声低：本风机采用先进的CAD软件，经多目标优化设计、开发。DWT—I系列机号中1200、1400、1500、1600、2000及2400mm风机，采用相同直径不同转速，不同角度和不同叶型的方法，以满足不同使用工况的需要，达到风机与系统匹配，以利实现节能和降噪；
3、质轻、高强、耐腐蚀：风机叶轮可根据工作介质不同的腐蚀性而采用不同的材质，分为有ABS (工程塑料)、FRP(玻璃钢)和铝合金板材制作，对于压力要求高，风机转速较大的离心式风机，叶轮表面经特殊的镀锌加喷塑耐腐蚀处理，不仅降低了整机重量，且有良好的耐腐蚀性；
4、运转平稳，寿命长：本风机的转动惯量小，动平衡精度高，运转平稳，且各项性能指标在工厂内控标准中的要求均高于风机行业标准，能确保风机长期稳定地运行；
5、适用范围广：本风机可以根据使用要求，制造成防爆型、防腐型，适用于抗老化抽送、排易燃、易爆及有腐蚀性气体的场合；
6、外型美观：本风机的风帽部件采用玻璃钢制作，外表采用进口胶衣树脂膜，曲面过度柔和、美观大方，实用性强；也可根据用户要求制成钢风帽经镀锌喷塑(PVC)处理；
7、使用条件：介质温度不超过60℃，气体中不许含有过量粘性物，含尘量不大于100mg／m，对于介质温度高的场合，我公司有高温风机技术可供用户选用；
8、本产品经国家压缩机制冷设备质量监督检验中心检测合格，检测项目含风量、风压、阻燃、导电性能、防爆、抗风性能等，由国家质量监督检验检疫总局监制。

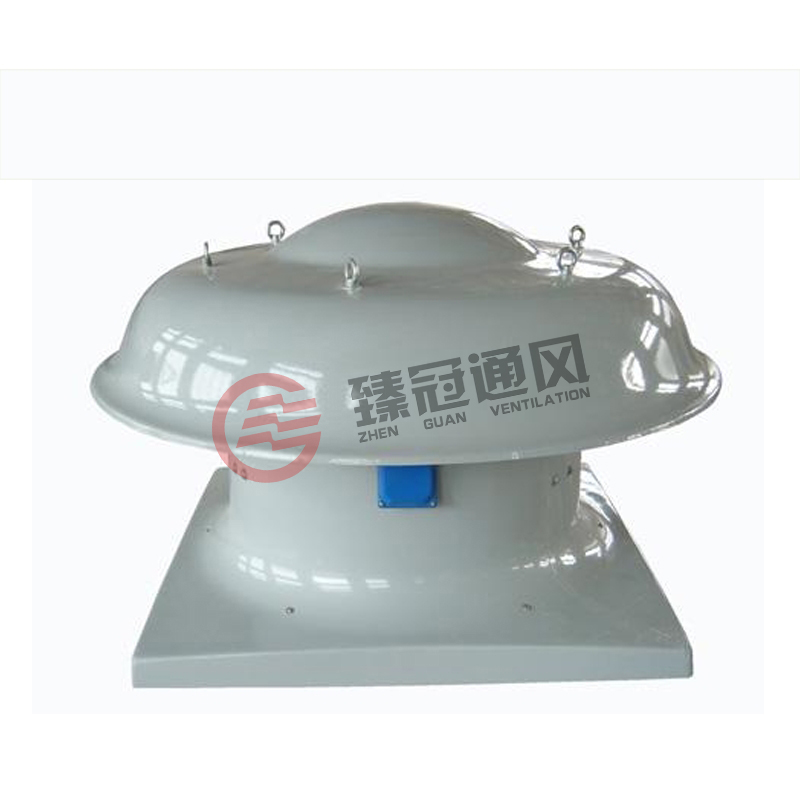

DWT-Ⅰ型低噪声轴流式屋顶排风机
广泛通用于商用建筑和厂矿企业(更适合轻钢结构屋面)的排风换气
一、详细信息:
特性及应用 DWT系列低噪声屋顶通风机系采用CAD模拟优化设计，经大破试验研究开发的“星火”科研产品具有“效率高、噪声低、运转平稳、外形美观、防腐、防爆等优点，广泛应用于发电、化工、橡胶、制药、食品加工、冶金等备行业及高级民用建筑的送风和排风。根据不同的使用环境和输送介质，风帽、风筒可采用钢板或玻璃钢，叶轮啊采用铝合金、钢板、玻璃钢、工程塑料等材料制作。根据结构分三种：DWT—I型可用于中低压、大流量场合的排风和送风；DWT一II型为离心式屋顶风机可用于压力要求较高场合的排风；DWT—III型为离心轴向式屋顶风机，可用于排放特殊气体的专用场合，如用于厨房排油烟可加设集油槽，借助其外壳及离心叶轮驱动、轴向气流进出的特殊设计去汕明显；DWT-IV型为无电机屋顶涡轮排风机，不用电、无嗓音、体积小、重量轻、排风效率高，安裟方便。
机号：3#-24# 风量:1450-220800m3/h 全压:62-330Pa
特点：风量大、噪声低、效率高、重量轻、运转平稳、外形美观、可制作成防腐、防爆型
应用：发电厂、化工、 橡胶、制药、食品加工、冶金、仓库等厂矿企业及高级民用建筑的送风和排风。
二、性能参数表
DWT-I型（轴流式）
机号 | 转速
(rpm) | 风量
(m3/h) | 风压
(Pa) | 功率
(kW) | 噪声
dB(A) | 机号 | 转速
(rpm) | 风量
(m3/h) | 风压
(Pa) | 功率
(kW) | 噪声
dB(A) |
3 | 2850 | 3300
3000
2600 | 181
206
232 | 0.37 | 66 | 8 | 720 | 20000
18000
16000 | 129
154
167 | 1.5 | 66 |
1450 | 1650
1560
1450 | 62
66
72 | 0.06 | 56 | 560 | 15750
14500
12250 | 78
96
121 | 0.75 | 63 |
4 | 2850 | 7450
6350
5300 | 193
230
250 | 0.75 | 69 | 9 | 960 | 34500
29000
24000 | 202
236
256 | 3.0 | 76 |
1450 | 5700
5400
4580 | 176
184
190 | 0.55 | 67 | 720 | 32000
28000
24000 | 126
156
177 | 2.2 | 73 |
960 | 3820
2860
1880 | 80
86
92 | 0.25 | 60 | 560 | 24000
21500
18600 | 102
118
126 | 1.1 | 67 |
5 | 1450 | 8000
7000
5600 | 135
162
191 | 0.55 | 68 | 10 | 960 | 50000
45000
39000 | 251
286
317 | 5.5 | 81 |
960 | 7000
6700
6400 | 113
122
131 | 0.37 | 63 | 720 | 46000
40000
35000 | 141
167
183 | 3.0 | 76 |
720 | 6000
5000
4100 | 88
92
96 | 0.25 | 58 | 560 | 28000
24000
20000 | 111
125
133 | 1.5 | 69 |
6 | 1450 | 15000
14000
13000 | 232
251
267 | 1.5 | 73 | 11.2 | 960 | 56900
49500
40400 | 253
296
322 | 5.5 | 82 |
960 | 11000
10000
9100 | 168
183
193 | 1.1 | 67 | 720 | 52500
45000
40000 | 138
169
183 | 3.0 | 77 |
720 | 8500
8000
7600 | 111
127
136 | 0.55 | 62 | 560 | 32000
28000
25000 | 111
128
142 | 1.5 | 71 |
7 | 960 | 17500
15000
12500 | 165
201
212 | 1.5 | 69 | 12 | 720 | 57000
50000
44000 | 196
205
209 | 5.5 | 73 |
720 | 12000
11000
9200 | 141
163
177 | 0.75 | 63 | 560 | 42000
37500
33000 | 126
134
148 | 3 | 67 |
560 | 9300
8500
7200 | 83
94
102 | 0.55 | 59 | 14 | 720 | 76700
68000
57500 | 250
261
268 | 7.5 | 77 |
8 | 960 | 27000
25000
23000 | 175
207
228 | 2.2 | 72 | 480 | 69000
60000
51500 | 159
169
175 | 4 | 69 |
机号 | 转速
(rpm) | 风量
(m3/h) | 风压
(Pa) | 功率
(kW) | 噪声
dB(A) | 机号 | 转速
(rpm) | 风量
(m3/h) | 风压
(Pa) | 功率
(kW) | 噪声
dB(A) |
15 | 720 | 88500
80000
70000 | 195
203
208 | 7.5 | 78 | 20 | 480 | 168700
150000
131000 | 215
234
247 | 15 | 78 |
480 | 74750
65000
55800 | 149
158
165 | 4.0 | 70 | 320 | 125500
110000
95200 | 118
121
132 | 5.5 | 68 |
16 | 720 | 107500
95000
81500 | 235
248
256 | 11 | 79 | 22 | 480 | 201600
180000
165000 | 193
205
210 | 15 | 79 |
320 | 61000
52500
42600 | 131
152
167 | 4.0 | 70 | 320 | 155000
120000
119500 | 135
142
155 | 7.5 | 71 |
18 | 720 | 129300
112500
96450 | 261
276
287 | 15 | 80 | 24 | 480 | 220800
198500
176500 | 212
228
246 | 18.5 | 84 |
480 | 96250
86150
74300 | 122
136
143 | 5.5 | 71 | 320 | 175000
162000
135000 | 148
164
188 | 11 | 77 |
320 | 79150
71550
62500 | 115
126
148 | 4.0 | 66 | 220 | 140000
120000
85000 | 150
160
171 | 7.5 | 70 |

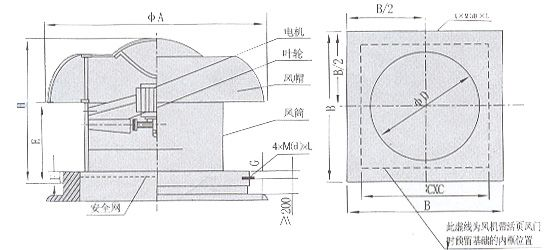

DWT-Ⅰ型(轴流式)
机号 | ΦA | ΦD | B | F | G | C | E | H | M(d)×L | 重量(Kg) |
3 | 650 | 310 | 510 | 60 | 30 | 370 | 300 | 545 | 10.5×100 | 15 |
4 | 650 | 410 | 630 | 60 | 30 | 470 | 340 | 585 | 10.5×100 | 28 |
5 | 890 | 510 | 750 | 60(80) | 30 | 570 | 390 | 715 | 10.5×100 | 37 |
6 | 1000 | 610 | 870 | 60(80) | 30 | 670 | 440 | 765 | 12.5×120 | 57 |
7 | 1220 | 710 | 1000 | 80 | 40 | 800 | 480 | 950 | 12.5×120 | 85 |
8 | 1340 | 810 | 1100 | 80 | 40 | 900 | 480 | 950 | 12.5×120 | 124 |
9 | 1650 | 910 | 1250 | 80(100) | 40 | 1000 | 480 | 950 | 12.5×120 | 146 |
10 | 1650 | 1010 | 1400 | 80(100) | 40 | 11000 | 480 | 1105 | 12.5×150 | 216 |
11.2 | 1800 | 1130 | 1540 | 80(100) | 40 | 1240 | 480 | 1105 | 11.6×150 | 258 |
12 | 1800 | 1210 | 1660 | 80(100) | 60 | 1360 | 500 | 1315 | 16.5×150 | 279 |
14 | 2500 | 1410 | 1900 | 100 | 60 | 1560 | 600 | 1450 | 16.5×150 | 357 |
15 | 2500 | 1510 | 2040 | 100 | 60 | 1700 | 600 | 1450 | 18.5×200 | 386 |
16 | 3000 | 1610 | 2160 | 100 | 60 | 1800 | 600 | 1580 | 18.5×200 | 397 |
18 | 3000 | 1810 | 2400 | 100 | 60 | 2000 | 600 | 1580 | 18.5×200 | 562 |
20 | 3400 | 2010 | 2600 | 100 | 60 | 2200 | 6000 | 1580 | 20×200 | 721 |
22 | 3800 | 2210 | 2800 | 100 | 60 | 2400 | 600 | 1660 | 20×200 | 756 |
24 | 3800 | 2410 | 3000 | 100 | 60 | 2600 | 600 | 1660 | 20×200 | 856 |
