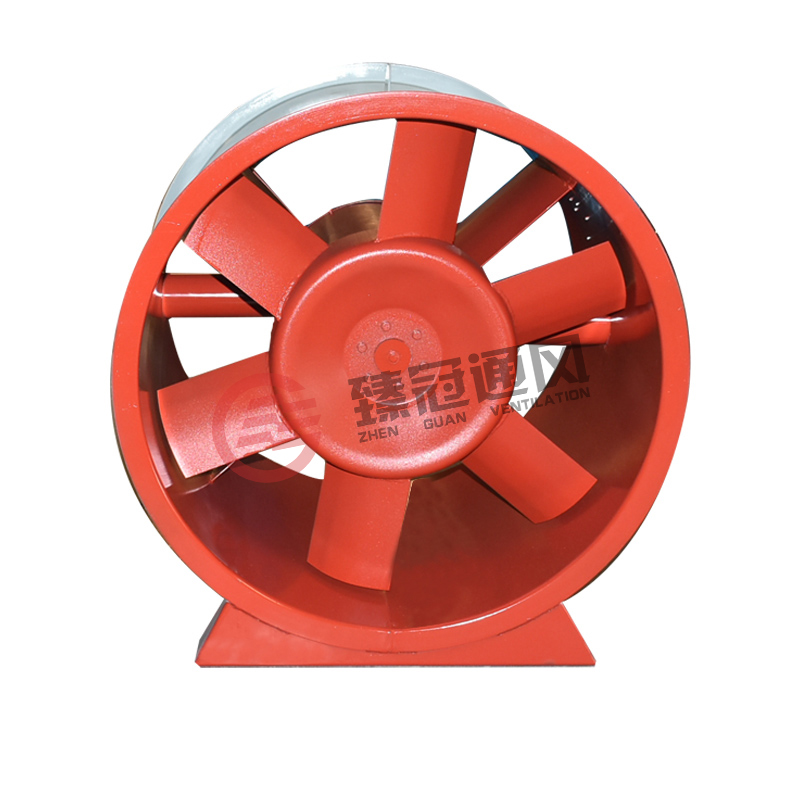

HTF系列消防高温排烟风机具有高效节能，运行平稳,噪声低，耐高温结构合理，便于安装，可立式、卧式和吊式安装。该风机设计有风冷电机内置型式；采用了气动设计叶片（前掠、前倾），使噪声比现有消防风机2、低8-10dB（A）功率低6%；主风道介质温度为280℃时可连续运行30分钟以上,150℃时可长期连续运行作业。符合国家技术监督局《高层民用建筑设计防火规范》（GB50045-95）；《汽车库停车场，设计防火规范》（GB50067-97）；《人民防空地下设计规范》GB50038-94的规定，经国家固定灭火系统和耐火构件质量监督检验测试中心检验合格。
HTF系列消防高温排烟风机系列分类
1、常压单速
2、常压双速
3、中压单速
4、中压双速
HTF系列消防高温排烟风机特点
1、壳体耐高温，该消防排烟风机设计有特殊的电机冷却系统．主风道介质温度为280℃时，可连续运行30分钟以上。≤150℃时可长期连续运行。
2、尺寸小，轻量轻与同风量离心风机少占空间三分之二．重量减轻一半以上。
3、壳体构造简单，该风机由五个主要部分组成。①叶轮 ②电机 ③内循环风冷系统 ④导叶、内筒 ⑤外筒。拆装与维修方便。
4、壳体安装方便，该排烟风机可根据建筑建设的要求采用卧式立式和吊式安装．电源三相380V，50HZ。
HTF系列消防高温排烟风机参数表
机号 | 转速
(rpm) | 风量
(m3/h) | 风压
(Pa) | 单速功
率(kW) | 双速功
率(kW) | 噪声
dB(A) | 重量
(Kg) |
HTF-I-4 | 2900 | 6500
5200
4600 | 410
490
520 | 1.5 | 1.8/1.3 | 77 | 76 |
1450 | 3250
2600
2300 | 102
122
130 | 0.55 | 73 | 69 |
HTF-I-4.5 | 2900 | 7900
5800
500 | 510
590
670 | 2.2 | 2.4/2 | 78 | 88 |
1450 | 3950
2900
2500 | 127
147
167 | 0.75 | 74 | 80 |
HTF-I-5 | 2900 | 9824
8861
6817 | 510
610
752 | 3 | 3/2.4 | 80 | 110 |
1450 | 4912
4431
3410 | 127
153
188 | 1.1 | 75 | 96 |
HTF-I-5.5 | 2900 | 15200
12000
10900 | 398
592
621 | 4 | 4/3 | 86 | 135 |
1450 | 7600
6000
5450 | 100
148
155 | 1.5 | 75 | 115 |
HTF-I-6 | 2900 | 16090
15102
13197 | 510
610
760 | 5.5 | 5.5/4.5 | 86 | 164 |
1450 | 8045
7551
6599 | 127
153
190 | 1.5 | 75 | 130 |
HTF-I-6.5 | 1450 | 21500
18000
15300 | 425
620
680 | 5.5 | 5.5/4 | 88 | 180 |
960 | 14235
11918
10130 | 187
272
298 | 2.2 | 80 | 165 |
HTF-I-7 | 1450 | 24380
22439
18908 | 610
655
728 | 7.5 | 8/6.5 | 88 | 208 |
960 | 16141
14865
12518 | 267
287
319 | 3 | 80 | 189 |
机号 | 转速
(rpm) | 风量
(m3/h) | 风压
(Pa) | 单速功
率(kW) | 双速功
率(kW) | 噪声
dB(A) | 重量
(Kg) |
HTF-I-8 | 1450 | 31421
29172
26012 | 600
661
723 | 7.5 | 8/6.5 | 89 | 230 |
960 | 20800
19314
17222 | 263
290
317 | 3 | 80 | 211 |
HTF-I-9 | 1450 | 33510
32297
27513 | 562
668
840 | 11 | 11/9 | 90 | 284 |
960 | 22186
21383
18216 | 246
293
368 | 4 | 81 | 230 |
HTF-I-10 | 1450 | 45679
40000
35000 | 630
690
770 | 11 | 11/9 | 88 | 310 |
960 | 30255
26483
24019 | 276
302
338 | 5.5 | 80 | 265 |
HTF-I-11 | 1450 | 51552
50128
48500 | 580
647
690 | 15 | 16/13 | 92 | 380 |
960 | 35664
37596
36375 | 326
364
387 | 5.5 | 83 | 335 |
HTF-I-12 | 960 | 62763
59300
55651 | 624
680
740 | 18.5 | 17/8 | 93 | 480 |
720 | 47072
44475
43311 | 351
383
416 | 11 | 83 | 430 |
HTF-I-13 | 960 | 74708
65370
56031 | 600
710
807 | 18.5 | 17/8 | 94 | 520 |
720 | 56031
49027
42023 | 338
399
454 | 11 | /84 | 470 |
HTF-I-15 | 960 | 93800
86115
76041 | 623
710
819 | 22 | 25/12 | 95 | 650 |
720 | 70350
64586
57031 | 350
410
461 | 11 | 85 | 585 |
机号 | D1 | D2 | D3 | M1 | M2 | M3 | M4 | L(Ⅰ型) | L(Ⅱ型) | n-Φ1 | 4-Φ2 | H | H1 | ΦA | B | B2 |
4 | 410 | 446 | 476 | 340 | 380 | 200 | 300 | 580 | 600 | 8-8.5 | Φ12.5 | 265 | 1040 | 890 | 600 | 60 |
4.5 | 460 | 496 | 526 | 350 | 390 | 250 | 350 | 600 | 640 | 8-8.5 | Φ12.5 | 290 | 1060 | 890 | 650 | 60 |
5 | 510 | 551 | 586 | 380 | 420 | 300 | 400 | 650 | 650 | 8-8.5 | Φ12.5 | 316 | 1120 | 1000 | 700 | 60 |
5.5 | 560 | 601 | 636 | 470 | 510 | 400 | 500 | 680 | 680 | 10-10.5 | Φ12.5 | 352 | 1150 | 1000 | 750 | 60 |
6 | 610 | 656 | 696 | 540 | 580 | 400 | 500 | 700 | 700 | 10-10.5 | Φ14.5 | 378 | 1170 | 1000 | 800 | 60 |
6.5 | 660 | 706 | 746 | 570 | 610 | 400 | 500 | 800 | 800 | 10-10.5 | Φ14.5 | 402 | 1270 | 1220 | 850 | 80 |
7 | 710 | 756 | 796 | 570 | 610 | 500 | 600 | 800 | 870 | 10-10.5 | Φ14.5 | 428 | 1270 | 1220 | 950 | 80 |
8 | 810 | 856 | 896 | 570 | 610 | 500 | 600 | 800 | 870 | 12-12.5 | Φ14.5 | 488 | 1310 | 1340 | 1050 | 80 |
9 | 910 | 956 | 996 | 580 | 640 | 600 | 700 | 860 | 900 | 12-12.5 | Φ16.5 | 538 | 1370 | 1650 | 1150 | 80 |
10 | 1010 | 1056 | 1096 | 580 | 640 | 600 | 700 | 860 | 900 | 12-12.5 | Φ16.5 | 600 | 1530 | 1650 | 1250 | 80 |
11 | 1110 | 1158 | 1200 | 580 | 640 | 700 | 800 | 900 | 960 | 14-12.5 | Φ16.5 | 650 | 1590 | 1800 | 1400 | 100 |
12 | 1210 | 1258 | 1298 | 730 | 800 | 800 | 900 | 1200 | 1200 | 14-12.5 | Φ16.5 | 700 | 1650 | 1800 | 1500 | 100 |
13 | 1310 | 1363 | 1408 | 730 | 800 | 900 | 1000 | 1200 | 1200 | 16-12.5 | Φ18.5 | 750 | 1650 | 1800 | 1600 | 100 |
15 | 1510 | 1563 | 1608 | 730 | 800 | 1040 | 1200 | 1200 | 1200 | 18-12.5 | Φ18.5 | 850 | 1650 | 2500 | 1800 | 100 |
注:屋顶式风机基础高度应≥250mm
HTF(A)型风机配带消声器外形尺寸表［配带图示消声器后风机可降噪约8-20dB(A)（单位:mm）
机号 | 进风端消声器L1 | 出风端消声器L2 |
3.5-6.5 | 500、700、1000 | 500、700、1000 |
7-10 | 750、1000、1250 | 750、1000、1250 |
11-15 | 1000、1250、1500 | 1000、1250、1500 |
注：消声器长度可根据用户要求及消声量选取，除表中规定尺寸外，也可选择所需尺寸。
HTF系列消防高温排烟风机使用、维护、保养
1、安装前应认真检查风机及机壳是否因运输而顺坏变形，否则应待修复后方可安装；
2、检查连接螺栓是否松动，风机启动前，实现要检查风机管道内有无妨碍转动的物品；
3、检查电机绝缘性能是否良好，接通电源后查看有无摩擦碰撞及异常振动；
4、风机振动产生的原因很多，可从下述方面进行检测：a、叶轮与风筒相摩擦，并发出异常的声响及振动；b、支架底角螺栓未紧固，亦会出现较大的振动；c、叶轮与轴套的连接螺栓松动；d、支架与电机连接螺栓松动导致叶轮不平衡，轴承损坏而造成剧烈振动；
5、在常温下运作发现电机温度过高，则可能由下列原因造成：a、电机轴承损坏，配合间隙小，不符合要求；b、轴与轴承安装倾斜，两个轴承不同轴；c、电源电压过低或三相电源断相运行；
6、排烟口与排烟风机应设联锁装置，当任何一个排烟口开启时，排烟风机即能自动启动。
HTF系列消防高温排烟风机既可用于各种建筑消防排烟，还可用于各种建筑、人防工程、地下铁路、矿井、隧洞等排烟和排风。
