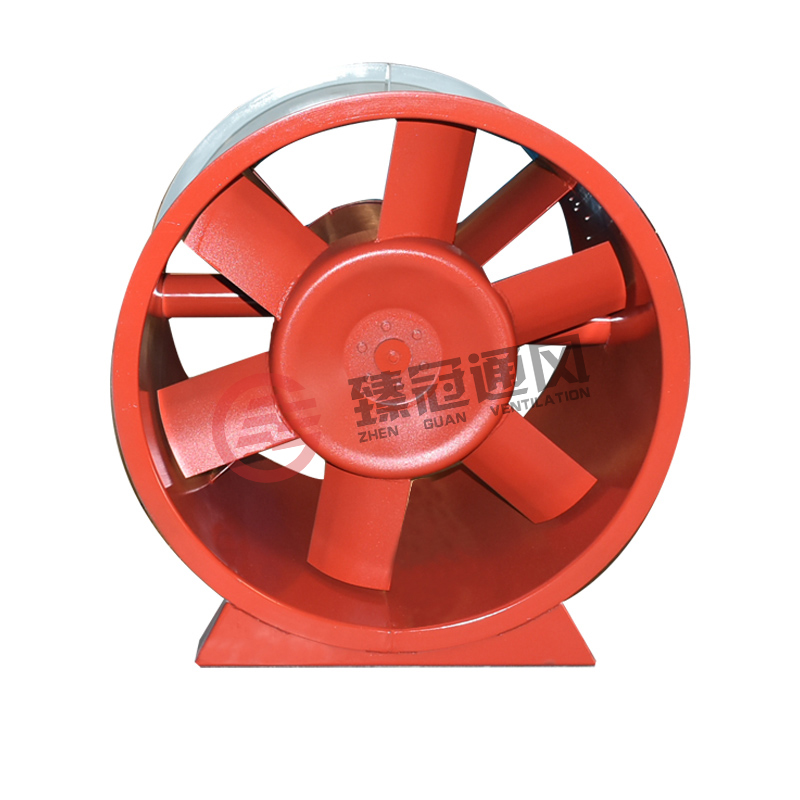

HTF型消防高温排烟风机概述
HTF型消防高温排烟风机其基本形式为轴流式结构，采用耐高温电机，配设专用的电机冷却系统，产品经国家消防装备监督质量检验中心按XF211-2009《消防排烟风机耐高温试验方法》进行耐高温试验，在介质温度300℃高温条件下连续运转60分钟以上，100℃温度条件下连续运转20小时/次不损坏，可用于通风排烟两用。
HTF型消防高温排烟风机配置
1、标准配置
叶轮；机壳(风筒、导叶、内筒、电机支架)；电机；冷却叶轮；底脚；冷却风管。风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。外筒法兰为采用整体翻边旋压而成.
2、备选件及附件(订货时注明是否购买)
减振设备；控制箱；网罩；对接法兰。
HTF型消防高温排烟风机性能参数
机号 | 转速
(rpm) | 风量
(m3/h) | 风压
(Pa) | 单速功
率(kW) | 双速功
率(kW) | 噪声
dB(A) | 重量
(Kg) |
HTF-I-4 | 2900 | 6500
5200
4600 | 410
490
520 | 1.5 | 1.8/1.3 | 77 | 76 |
1450 | 3250
2600
2300 | 102
122
130 | 0.55 | 73 | 69 |
HTF-I-4.5 | 2900 | 7900
5800
500 | 510
590
670 | 2.2 | 2.4/2 | 78 | 88 |
1450 | 3950
2900
2500 | 127
147
167 | 0.75 | 74 | 80 |
HTF-I-5 | 2900 | 9824
8861
6817 | 510
610
752 | 3 | 3/2.4 | 80 | 110 |
1450 | 4912
4431
3410 | 127
153
188 | 1.1 | 75 | 96 |
HTF-I-5.5 | 2900 | 15200
12000
10900 | 398
592
621 | 4 | 4/3 | 86 | 135 |
1450 | 7600
6000
5450 | 100
148
155 | 1.5 | 75 | 115 |
HTF-I-6 | 2900 | 16090
15102
13197 | 510
610
760 | 5.5 | 5.5/4.5 | 86 | 164 |
1450 | 8045
7551
6599 | 127
153
190 | 1.5 | 75 | 130 |
HTF-I-6.5 | 1450 | 21500
18000
15300 | 425
620
680 | 5.5 | 5.5/4 | 88 | 180 |
960 | 14235
11918
10130 | 187
272
298 | 2.2 | 80 | 165 |
HTF-I-7 | 1450 | 24380
22439
18908 | 610
655
728 | 7.5 | 8/6.5 | 88 | 208 |
960 | 16141
14865
12518 | 267
287
319 | 3 | 80 | 189 |
机号 | 转速
(rpm) | 风量
(m3/h) | 风压
(Pa) | 单速功
率(kW) | 双速功
率(kW) | 噪声
dB(A) | 重量
(Kg) |
HTF-I-8 | 1450 | 31421
29172
26012 | 600
661
723 | 7.5 | 8/6.5 | 89 | 230 |
960 | 20800
19314
17222 | 263
290
317 | 3 | 80 | 211 |
HTF-I-9 | 1450 | 33510
32297
27513 | 562
668
840 | 11 | 11/9 | 90 | 284 |
960 | 22186
21383
18216 | 246
293
368 | 4 | 81 | 230 |
HTF-I-10 | 1450 | 45679
40000
35000 | 630
690
770 | 11 | 11/9 | 88 | 310 |
960 | 30255
26483
24019 | 276
302
338 | 5.5 | 80 | 265 |
HTF-I-11 | 1450 | 51552
50128
48500 | 580
647
690 | 15 | 16/13 | 92 | 380 |
960 | 35664
37596
36375 | 326
364
387 | 5.5 | 83 | 335 |
HTF-I-12 | 960 | 62763
59300
55651 | 624
680
740 | 18.5 | 17/8 | 93 | 480 |
720 | 47072
44475
43311 | 351
383
416 | 11 | 83 | 430 |
HTF-I-13 | 960 | 74708
65370
56031 | 600
710
807 | 18.5 | 17/8 | 94 | 520 |
720 | 56031
49027
42023 | 338
399
454 | 11 | /84 | 470 |
HTF-I-15 | 960 | 93800
86115
76041 | 623
710
819 | 22 | 25/12 | 95 | 650 |
720 | 70350
64586
57031 | 350
410
461 | 11 | 85 | 585 |
注：双速风机重量参考同号中高速风机的重量。
HTF(A)型风机外尺寸表(单位:mm)
机号 | D1 | D2 | D3 | M1 | M2 | M3 | M4 | L(Ⅰ型) | L(Ⅱ型) | n-Φ1 | 4-Φ2 | H | H1 | ΦA | B | B2 |
4 | 410 | 446 | 476 | 340 | 380 | 200 | 300 | 580 | 600 | 8-8.5 | Φ12.5 | 265 | 1040 | 890 | 600 | 60 |
4.5 | 460 | 496 | 526 | 350 | 390 | 250 | 350 | 600 | 640 | 8-8.5 | Φ12.5 | 290 | 1060 | 890 | 650 | 60 |
5 | 510 | 551 | 586 | 380 | 420 | 300 | 400 | 650 | 650 | 8-8.5 | Φ12.5 | 316 | 1120 | 1000 | 700 | 60 |
5.5 | 560 | 601 | 636 | 470 | 510 | 400 | 500 | 680 | 680 | 10-10.5 | Φ12.5 | 352 | 1150 | 1000 | 750 | 60 |
6 | 610 | 656 | 696 | 540 | 580 | 400 | 500 | 700 | 700 | 10-10.5 | Φ14.5 | 378 | 1170 | 1000 | 800 | 60 |
6.5 | 660 | 706 | 746 | 570 | 610 | 400 | 500 | 800 | 800 | 10-10.5 | Φ14.5 | 402 | 1270 | 1220 | 850 | 80 |
7 | 710 | 756 | 796 | 570 | 610 | 500 | 600 | 800 | 870 | 10-10.5 | Φ14.5 | 428 | 1270 | 1220 | 950 | 80 |
8 | 810 | 856 | 896 | 570 | 610 | 500 | 600 | 800 | 870 | 12-12.5 | Φ14.5 | 488 | 1310 | 1340 | 1050 | 80 |
9 | 910 | 956 | 996 | 580 | 640 | 600 | 700 | 860 | 900 | 12-12.5 | Φ16.5 | 538 | 1370 | 1650 | 1150 | 80 |
10 | 1010 | 1056 | 1096 | 580 | 640 | 600 | 700 | 860 | 900 | 12-12.5 | Φ16.5 | 600 | 1530 | 1650 | 1250 | 80 |
11 | 1110 | 1158 | 1200 | 580 | 640 | 700 | 800 | 900 | 960 | 14-12.5 | Φ16.5 | 650 | 1590 | 1800 | 1400 | 100 |
12 | 1210 | 1258 | 1298 | 730 | 800 | 800 | 900 | 1200 | 1200 | 14-12.5 | Φ16.5 | 700 | 1650 | 1800 | 1500 | 100 |
13 | 1310 | 1363 | 1408 | 730 | 800 | 900 | 1000 | 1200 | 1200 | 16-12.5 | Φ18.5 | 750 | 1650 | 1800 | 1600 | 100 |
15 | 1510 | 1563 | 1608 | 730 | 800 | 1040 | 1200 | 1200 | 1200 | 18-12.5 | Φ18.5 | 850 | 1650 | 2500 | 1800 | 100
|
注:屋顶式风机基础高度应≥250mm
HTF(A)型风机配带消声器外形尺寸表［配带图示消声器后风机可降噪约8-20dB(A)（单位:mm）
机号 | 进风端消声器L1 | 出风端消声器L2 |
3.5-6.5 | 500、700、1000 | 500、700、1000 |
7-10 | 750、1000、1250 | 750、1000、1250 |
11-15 | 1000、1250、1500 | 1000、1250、1500
|
HTF型消防高温排烟风机主要特点
1、耐高温、强度高 该风机排放高温气体，设有专门的电机冷却系统，可在高温下连续运行。
2、结构合理，构造简单：
3、排烟风机选用主要控制参数为工作温度，风量，全压，效率，噪声，电机功率，转速及轴功率。
4、排烟通风机在介质温度不高于85℃的条件下应能长期正常运行。
5、排烟通风机应保证：当输送介质温度在280℃时能连续工作30min，并在介质温度冷却至环境温度时仍能连续正常运转。
6、在额定转速下，在工作区域内，通风机的实测压力曲线与说明书中给定的曲线应满足下列规定:
7、轴流式排烟通风机在规定的流量下，所对应的压力值偏差为±5%。
8、离心式排烟通风机在规定的流量下，所对应的压力值偏差为±5%.
9、排烟通风机在说明书中给定的工况点下的比A声级噪声限值应符合JB/T8690-1998的规定。
10、排烟风机可采用普通钢制离心式通风机或专用排烟轴流式通风机。排烟风机规格按《高层民用建筑设计防火规范》中的规定。排烟风机最小风量为7200m/h，最大风量不宜超过60000m/h(指一个排烟分区的最大风量)。
11、排烟风机风量应按所需要的风量值增加不小于10%~20%的富裕量。
12、防烟加压通风机的风压值应按排烟系统最不利环路进行计算，并保证在防烟楼梯间内余压值40～50Pa。前室、合用前室、消防电梯前室、避难层等内部的余压值25～30Pa。
13、消防排烟风机应符合现行标准JB/T10281-2001《消防排烟通风机技术条件》。
14、排烟系统的风机宜单独设置。排烟风机的位置宜处于排烟区的同层或上层
HTF型消防高温排烟风机应用
HTF型消防高温排烟风机可作为各种建筑物专业用消防排烟，也可以用于楼房、矿井、涵洞、地下铁路等排烟风机，如地下车库，平时做排风换气用，需要时作为大风量排烟用，也可以用于烘烤暖房高温气体的传送。该产品具有性能稳定、质量可靠、风量大、噪声低、能耗小、节能效果显著等特点。符合《高层建筑、民用建筑设计防为规范》GBJ500-45-95的规定，是城镇建设消防排烟通风换气的一种不可缺少的新型风机。
