消防高温风机既可用于各种建筑消防排烟，还可用于各种建筑、人防工程、地下铁路、矿井、隧洞等排烟和排风。该消防高温风机设计有特殊的电机冷却系统．主风道介质温度280℃时，可连续运行30分钟以上。≤150℃时可长期连续运行。与同风量离心风机少占空间三分之二．重量减轻一半以上。该消防高温风机由五个主要部分组成。①叶轮②电机③内循环风冷系统④导叶、内筒⑤外筒。拆装与维修方便。该风机可根据建筑建设的要求采用卧式立式和吊式安装。
消防高温风机性能的选择和型号说明
1、风机性能表中列出的是最高效率范围内的性能，按风量分为五个性能点，选用时按性能表为准。出厂的风机合格品质在额定风量下，全压值误差不超过±5%，性能选用表是标准状态下的性能，无论技术文件或定货要求的性能均以标准状态为准。
2、风机安装方式可分为卧式和屋项式，如对风量、全压、安装尺寸等性能有特殊要求时，我厂将为您另行设计生产。
3、HTF-I、HTF-II表示常压型消防高温排烟专用风机，叶型采用轴流式：HTF-I(单速)和HTF-II（双速）两种；HTF-III、HTF-IV表示中压型消防高温排烟专用风机，叶型采用斜流式：有HTF-III（单速）和HTF-IV（双速）两种。
4、HTF-X为消音型消防高温排烟专用风机，用户可根据实际需要先用不同的种类。
5、HTF-W系列屋顶式消防高温排烟专用风机，用户可根据实际需要选用阴燃型玻璃钢风帽或钢制风帽。
HTF-I系列单速消防高温风机性能参数表
规格 | 叶轮直径mm | 风量m3/h | 全压Pa | 转速rpm | 功率KW | 噪声dB（A） |
№3.5 | 350 | 3500-6122 | 250-552 | 2900 | 1.1 | ≤76 |
№4 | 400 | 4525-6524 | 383-530 | 2900 | 1.5 | ≤78 |
№4.5 | 450 | 5023-7981 | 508-698 | 2900 | 2.2 | ≤79 |
№5 | 500 | 6818-9824 | 510-752 | 2900 | 3 | ≤80 |
№5.5 | 550 | 8256-12693 | 536-756 | 2900 | 4 | ≤86 |
№6 | 600 | 13197-16090 | 510-760 | 2900 | 5.5 | ≤86 |
№6.5 | 650 | 16254-51652 | 512-702 | 1450 | 5.5 | ≤88 |
№7 | 700 | 18908-24380 | 610-728 | 1450 | 7.5 | ≤88 |
№8 | 800 | 26012-31421 <, /TD> | 600-72 3 | 1450 | 7.5 | ≤89 |
№9 | 900 | 27513-33510 | 562-840 | 1450 | 11 | ≤90 |
№10 | 1000 | 35000-45679 | 630-770 | 1450 | 11 | ≤90 |
HTF-II系列双速消防高温风机性能参数表
规格 | 叶轮直径mm | 风量m3/h | 全压Pa | 转速rpm | 功率KW | 噪声Db(A) |
№5 | 500 | 3410-9824 | 188-752 | 2900-1450 | 2/4-6/2.4 | ≤75 |
№6 | 600 | 6599-16090 | 127-760 | 2900-1450 | 2/4-5.5/4.5 | ≤75 |
№7 | 700 | 12518-24380 | 267-728 | 960-1450 | 4/6-9/3 | ≤80 |
№8 | 800 | 17222-31421 | 263-723 | 960-1450 | 4/6-12/4 | ≤80 |
№9 | 900 | 18216-33510 | 246-765 | 960-1450 | 4/6-12/4 | ≤81 |
№10 | 1000 | 24019-45679 | 276-770 | 960-1450 | 4/6-12/4 | ≤81 |
HTF-III系列中压型消防高温风机性能参数
规格 | 叶轮直径mm | 风量m3/h | 全压Pa | 转速rpm | 功率KW | 噪声Db(A) |
№4 | 400 | 6061-7587 | 1087-1406 | 2900 | 4 | ≤79 |
№4.5 | 450 | 5002-9354 | 1051-1291 | 2900 | 5.5 | ≤80 |
№5 | 500 | 6862-12832 | 815-1381 | 2900 | 5.5 | ≤82 |
№5.5 | 550 | 11264-16795 | 874-1483 | 2900 | 7.5 | ≤85 |
№6 | 600 | 15598-20531 | 954-1540 | 2900 | 11 | ≤88 |
№6.5 | 650 | 20446-25192 | 1033-1270 | 1450 | 11 | ≤88 |
№7 | 700 | 25558-31490 | 1199-1473 | 1450 | 15 | ≤89 |
№8 | 800 | 28469-37437 | 981-1496 | 1450 | 18.5 | ≤89 |
№9 | 900 | 36276-44488 | 1110-1490 | 1450 | 22 | ≤91 |
№10 | 1000 | 40798-53710 | 984-1437 | 1450 | 22 | ≤92 |

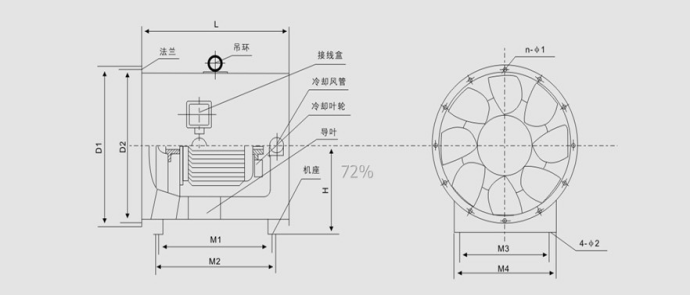

HTF-I、II系列消防高温风机外形及安装尺寸表
型号 | D1 | D2 | M1 | M2 | M3 | M4 | L | n-ф1 | 4-ф2 | H |
Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ |
3.5 | 415 | 390 | 320 |
| 360 |
| 180 | 220 | 560 |
| 8-ф10 | ф11 | 240, |
4 | 465 | 440 | 350 |
| 390 |
| 200 | 240 | 600 |
| 8-ф10 | ф11 | 265 |
4.5 | 515 | 485 | 350 |
| 390 |
| 240 | 300 | 600 |
| 8-ф10 | ф11 | 290 |
5 | 585 | 540 | 380 | 380 | 420 | 420 | 300 | 400 | 650 | 650 | 8-ф10 | ф13 | 315 |
5.5 | 635 | 610 | 470 |
| 510 |
| 300 | 400 | 680 |
| 10-ф10 | ф13 | 355 |
6 | 685 | 650 | 520 | 520 | 560 | 560 | 400 | 500 | 700 | 700 | 10-ф10 | ф16 | 380 |
6.5 | 735 | 700 | 570 |
| 610 |
| 400 | 500 | 800 |
| 12-ф12 | ф16 | 400 |
7 | 785 | 755 | 570 | 610 | 610 | 650 | 500 | 600 | 800 | 870 | 12-ф12 | ф16 | 430 |
8 | 905 | 865 | 570 | 610 | 610 | 650 | 500 | 600 | 800 | 870 | 14-ф14 | ф16 | 490 |
9 | 1005 | 955 | 580 | 620 | 620 | 660 | 600 | 700 | 860 | 900 | 14-ф14 | ф16 | 550 |
10 | 1105 | 1070 | 580 | 620 | 620 | 660 | 600 | 700 | 860 | 900 | 16-ф12 | ф16 | 600 |
HTF-III、IV系列消防高温风机外形及安装尺寸表
型号 | D1 | D2 | M1 | M2 | M3 | M4 | L | n-ф1 | 4-ф2 | H |
Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ |
4 | 465 | 44 | 400 |
| 440 |
| 200 | 240 | , 680 |
| 8-ф10 | ф11 | 265 |
4.5 | 515 | 485 | 400 |
| 440 |
| 240 | 300 | 700 |
| 8-ф10 | ф11 | 290 |
5 | 585 | 540 | 400 |
| 440 |
| 300 | 400 | 720 |
| 8-ф10 | ф13 | 315 |
5.5 | 635 | 610 | 500 |
| 540 |
| 300 | 400 | 750 |
| 10-ф10 | ф13 | 355 |
6 | 685 | 652 | 560 | 560 | 600 | 600 | 400 | 500 | 800 | 800 | 10-ф10 | ф16 | 380 |
6.5 | 735 | 700 | 650 |
| 690 |
| 400 | 500 | 900 |
| 12-ф12 | ф16 | 400 |
7 | 785 | 755 | 650 | 650 | 690 | 690 | 500 | 600 | 920 | 920 | 12-ф12 | ф16 | 430 |
8 | 905 | 865 | 700 | 700 | 740 | 740 | 500 | 600 | 1000 | 1050 | 14-ф14 | ф16 | 480 |
9 | 1005 | 955 | 700 | 700 | 740 | 740 | 600 | 700 | 1050 | 1100 | 14-ф14 | ф16 | 550 |
10 | 1105 | 1070 | 700 | 700 | 740 | 740 | 600 | 700 | 1080 | 1120 | 16-ф12 | ф16 | 600 |
